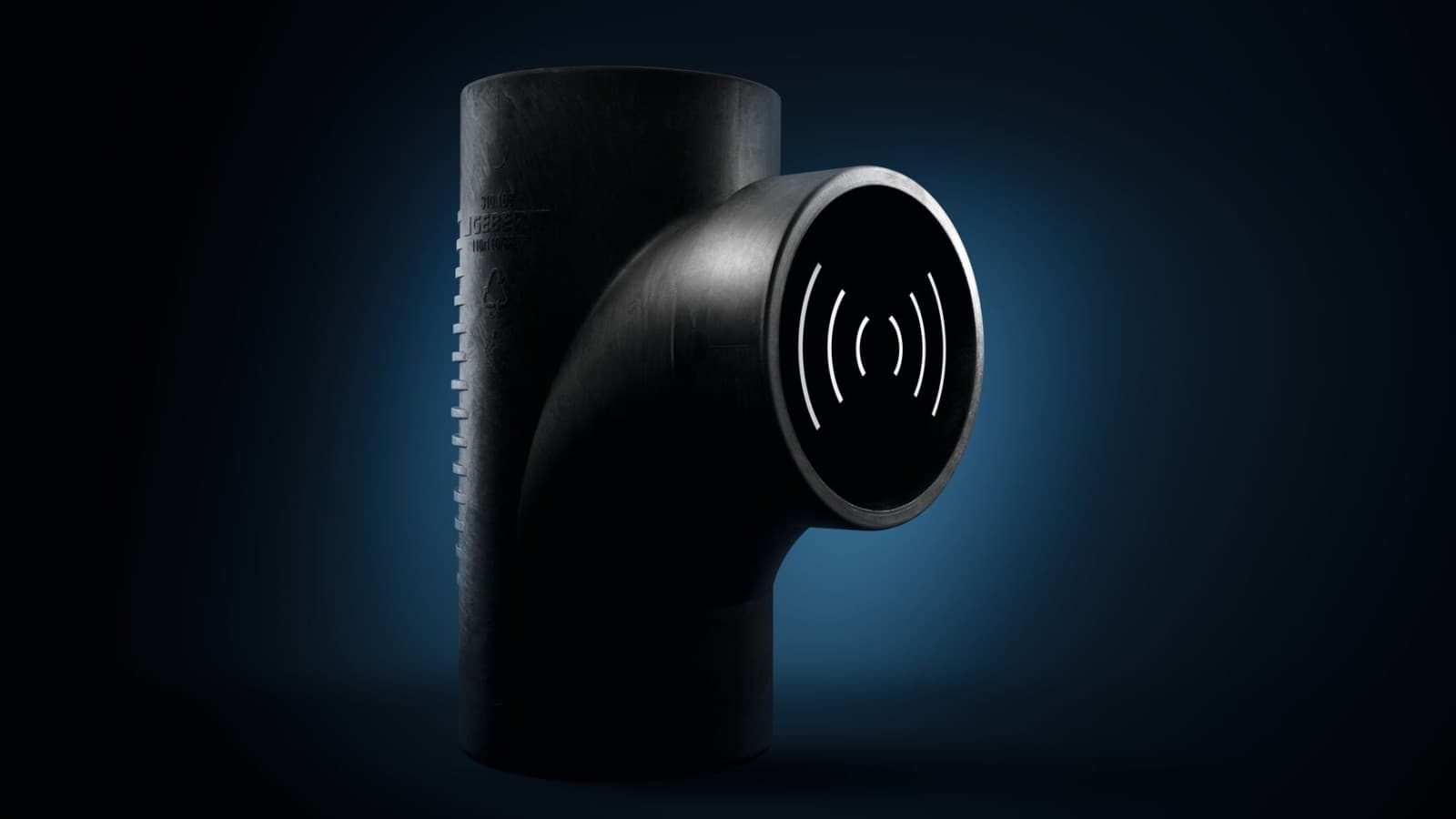

Geberit Silent-db20 Entwässerungssystem mit hoher Schalldämmung
Ganz gleich, ob in einer Wohnsiedlung, einem Hotel oder einem Sitzungszimmer: Lärmende Abwasserleitungen sind störend. Mit dem Entwässerungssystem Geberit Silent-db20 tritt das Problem gar nicht erst auf.
Das hochschalldämmende Entwässerungssystem eignet sich sowohl für Fallleitungen als auch für Stockwerksanbindungen und stellt in jedem Gebäude eine leise und effektive Entwässerung sicher.
Zudem kann das Entwässerungssystem in der Vorfabrikation eingesetzt werden.
Gute Gründe für Geberit Silent-db20
Hochschalldämmendes Rohrsystem
Durch das hohe Eigengewicht werden die Eigenschwingungen reduziert und der Schall hörbar gedämmt.
Kraftschlüssige Verbindungen
Geberit Silent-db20 kann mit Spiegelschweissen oder Elektroschweissmuffen verbunden werden.
Geeignet für die Vorfabrikation
Wirtschaftlicher und sicherer Aufbau des Systems in der Vorfertigung.
Hohe Abflussleistung und geringerer Platzbedarf
Hydraulisch optimiert für mehr Wirtschaftlichkeit, geringeren Platzverbrauch mit hoher Abflussleistung.
Hauptanwendungen und Einsatzgebiete
Gebäude mit hohen Schallschutzanforderungen
Geberit Silent-db20 lässt sich für Fallleitungen sowie Anschlussleitungen in unterschiedlichen Gebäuden mit hohen Anforderungen an den Schallschutz einsetzen.

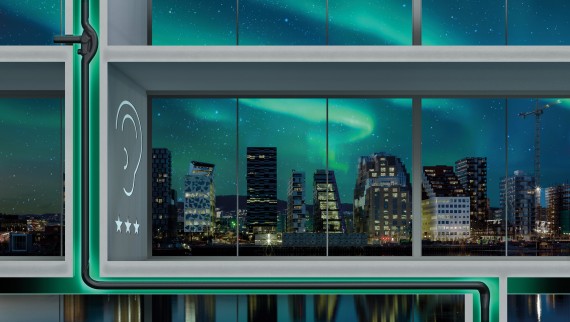

Hochhausprojekte mit der SuperTube-Technologie
Geberit Silent-db20 SuperTube ist ein platzsparendes Entwässerungssystem und eignet sich für Projekte mit hohen Schallschutzanforderungen.
Vorfertigung

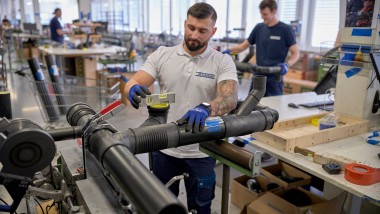

Bei grösseren Bauprojekten lassen sich Systemaufbauten in der Werkstatt mit Geberit Silent-db20 einfach vorfertigen. Das spart Zeit auf der Baustelle.
Einlegen in Beton
Geberit Silent-db20 eignet sich zum Einlegen in Betondecken. Für diesen Verwendungszweck müssen kraftschlüssige Verbindungen eingesetzt werden.
Projekte mit Brandschutzanforderungen
Für viele verschiedene Einbausituationen wurden Brandprüfungen gemäss der Norm EN 1366-3 durchgeführt. Zusammen mit dem Geberit Rohrschott90 Plus EN ist das Entwässerungssystem Geberit Silent-db20 für einen Feuerwiderstand von 90 Minuten baurechtlich zugelassen (ETA/ETB).
Vorteile von Geberit Silent-db20
Durch das hohe Eigengewicht der Geberit Silent-db20 Rohre und Formstücke werden die Eigenschwingungen reduziert und Schall hörbar gedämmt.

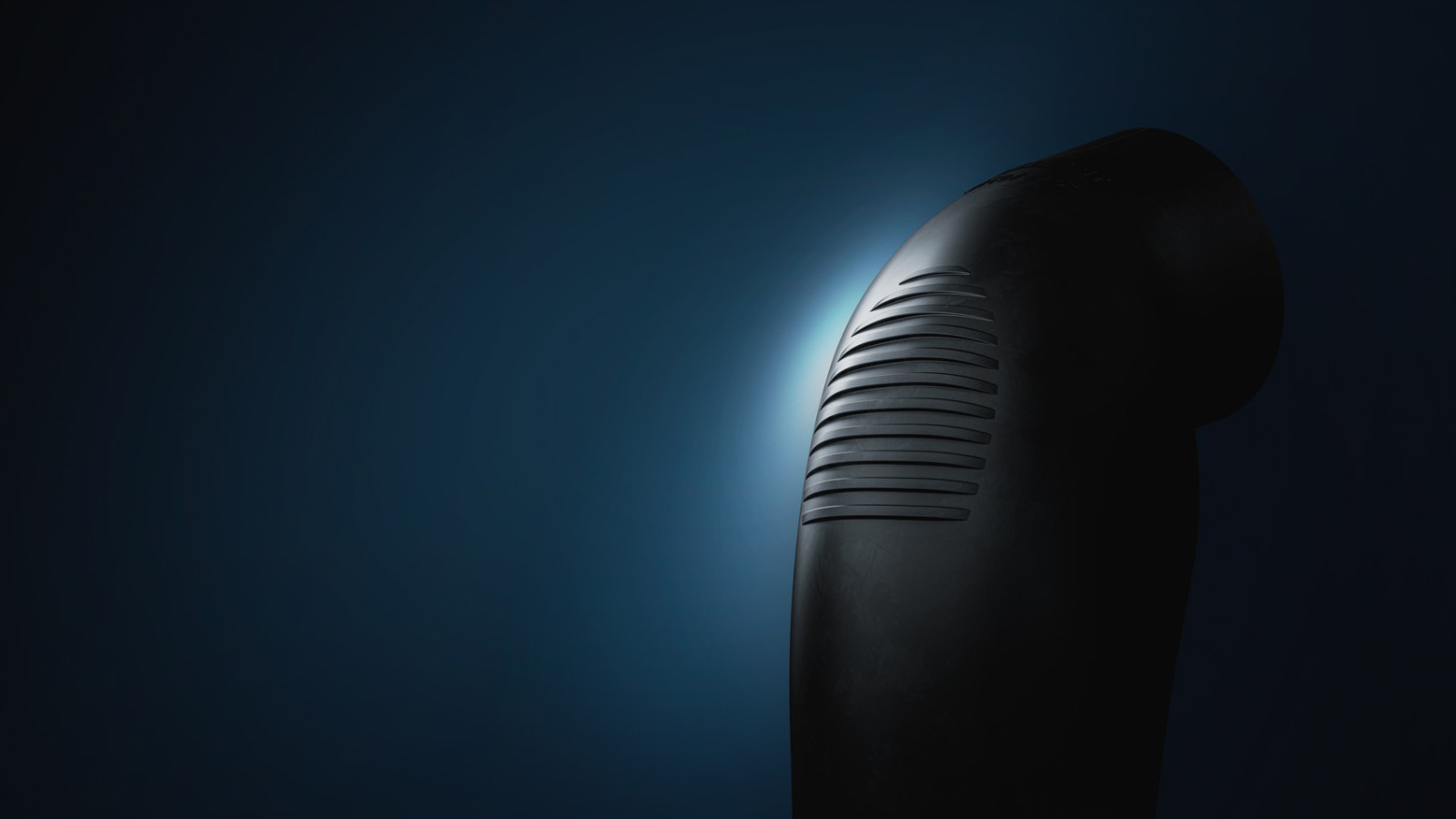

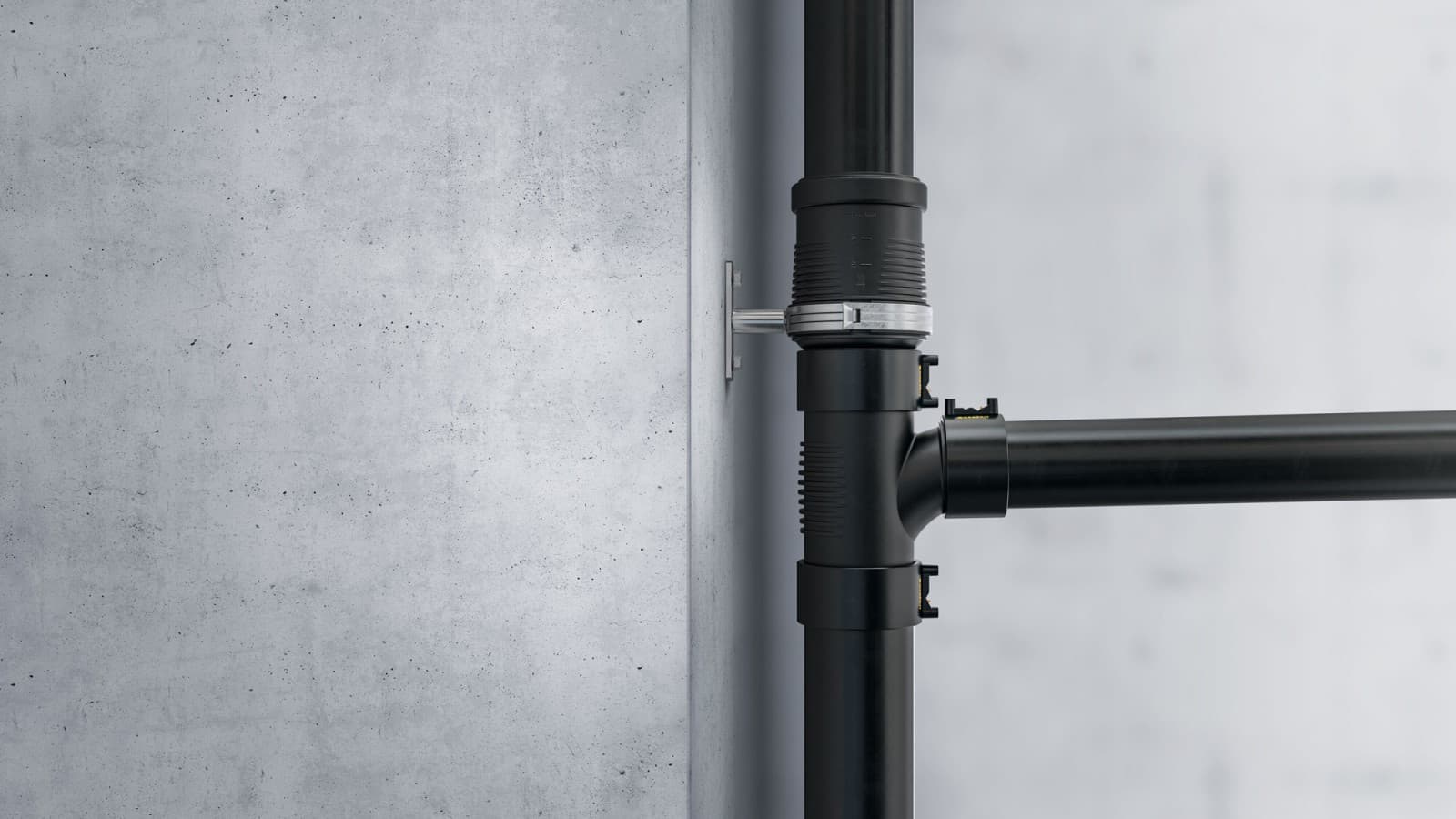

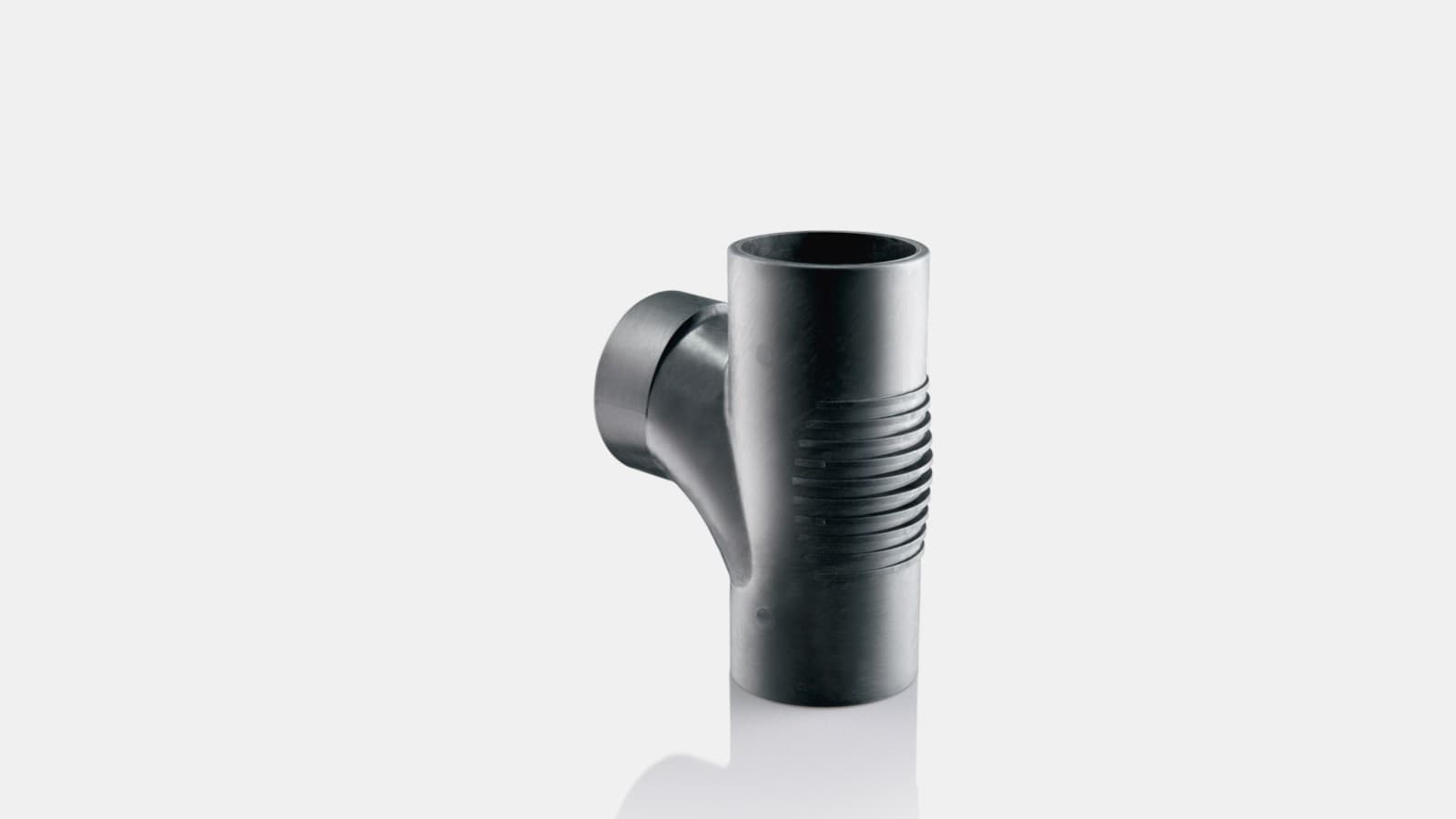

Spezielle Schallschutzrippen verringern die Geräuschentwicklung an den Aufprallzonen.
Somit ist Geberit Silent-db20 eine gute Wahl für Fallleitungen sowie für Anschlussleitungen in der Gebäudeentwässerung bei hohen Schallschutzanforderungen.
Für zahlreiche unterschiedliche Bauaufgaben wurden in Kooperation mit dem Fraunhofer Institut für Bauphysik IBP Schallschutznachweise erstellt. Diese liegen auch für Geberit Silent-db20 vor.

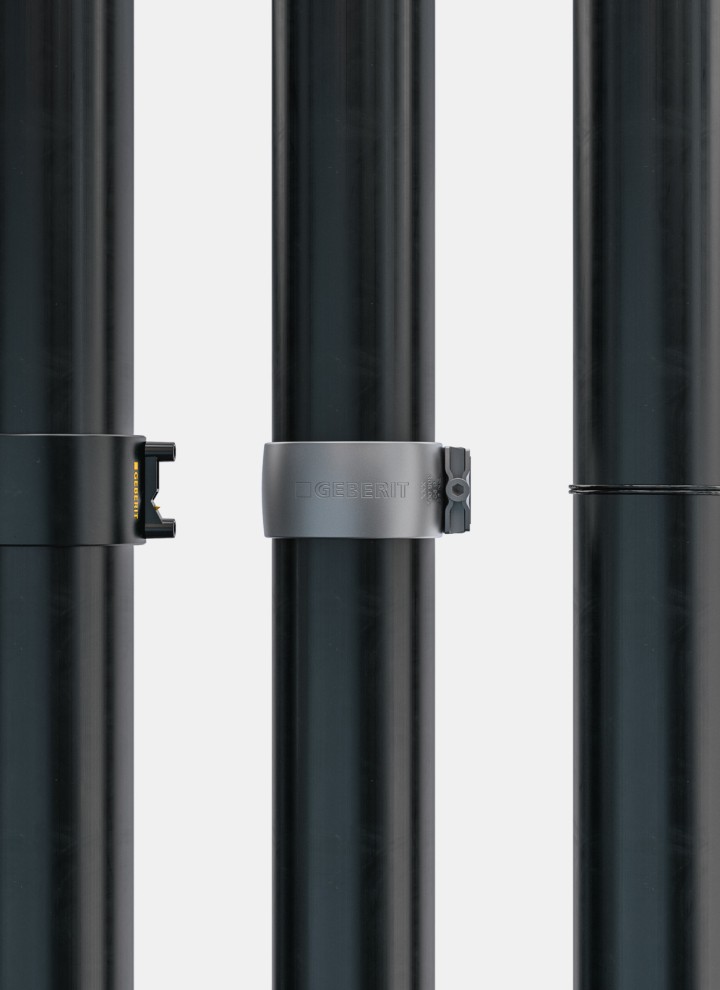

Verbindungstechniken für Geberit Silent-db20
Ob mit einer Elektromuffenschweissung, einer Spiegelschweissung oder einem Spannverbinder für Fallleitungen – die Geberit Silent-db20 Rohre und Formstücke lassen sich sicher verbinden. Für die einfache Verarbeitung stehen unterschiedliche Geberit Werkzeuge und Zubehör zur Verfügung.
Mit den Langmuffen mit Doppelbund und den Stütz- und Dehnmuffen wird die thermisch bedingte Längenausdehnung von Geberit Silent-db20 Rohren und Formstücken ausgeglichen. Dies ermöglicht grosse Unterschiede im Hinblick auf die Betriebstemperaturen. Die Dichtungen aus EPDM tragen entscheidend zur Langlebigkeit des Entwässerungssystems bei. Das Geberit Silent-db20 System verfügt über eine Qplus Zulassung und hält somit auch sicher dicht, bei einem Rückstau von bis zu 30 m Wassersäule.

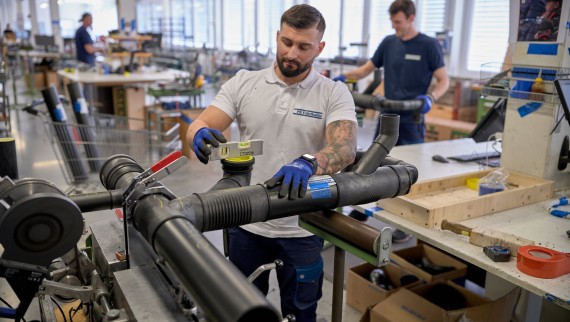

Darüber hinaus eignet sich Geberit Silent-db20 auch für die Vorfertigung. Somit kann effektiver und rationeller gearbeitet werden, da die Vorfabrikation unabhängig vom Baustellenfortschritt erfolgt. Die Installation auf der Baustelle wird verkürzt.

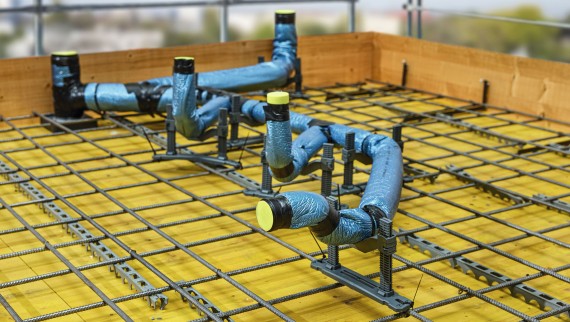

Geberit Silent-db20 ist das ideale Rohrsystem für das Einlegen von Anschlussleitungen in Betondecken. Dadurch kann das Badezimmer freier gestaltet werden. Für den Einsatz in Beton müssen kraftschlüssige Verbindungen eingesetzt werden.
Geberit Silent-db20 im Überblick
Dimensionen
Verfügbare Rohrdimensionen
| Nennweite (DN) | Dimension d x s (mm) |
|---|---|
| 56 | 56 x 3,2 |
| 60 | 63 x 3,2 |
| 70 | 75 x 3,6 |
| 90 | 90 x 5,5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |

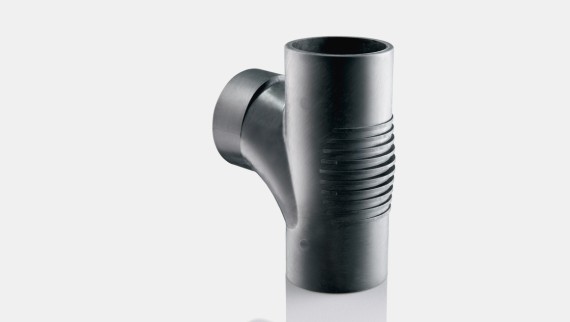

Formstücke
Sortiment
- Grosse Auswahl an Formstücken
- Zur Schallreduktion in den Aufprallzonen mineralverstärkt
- Diverse Sonderformstücke

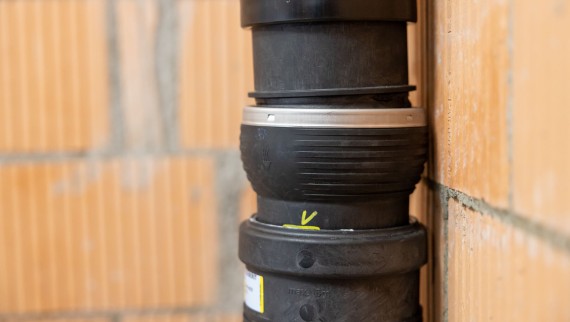

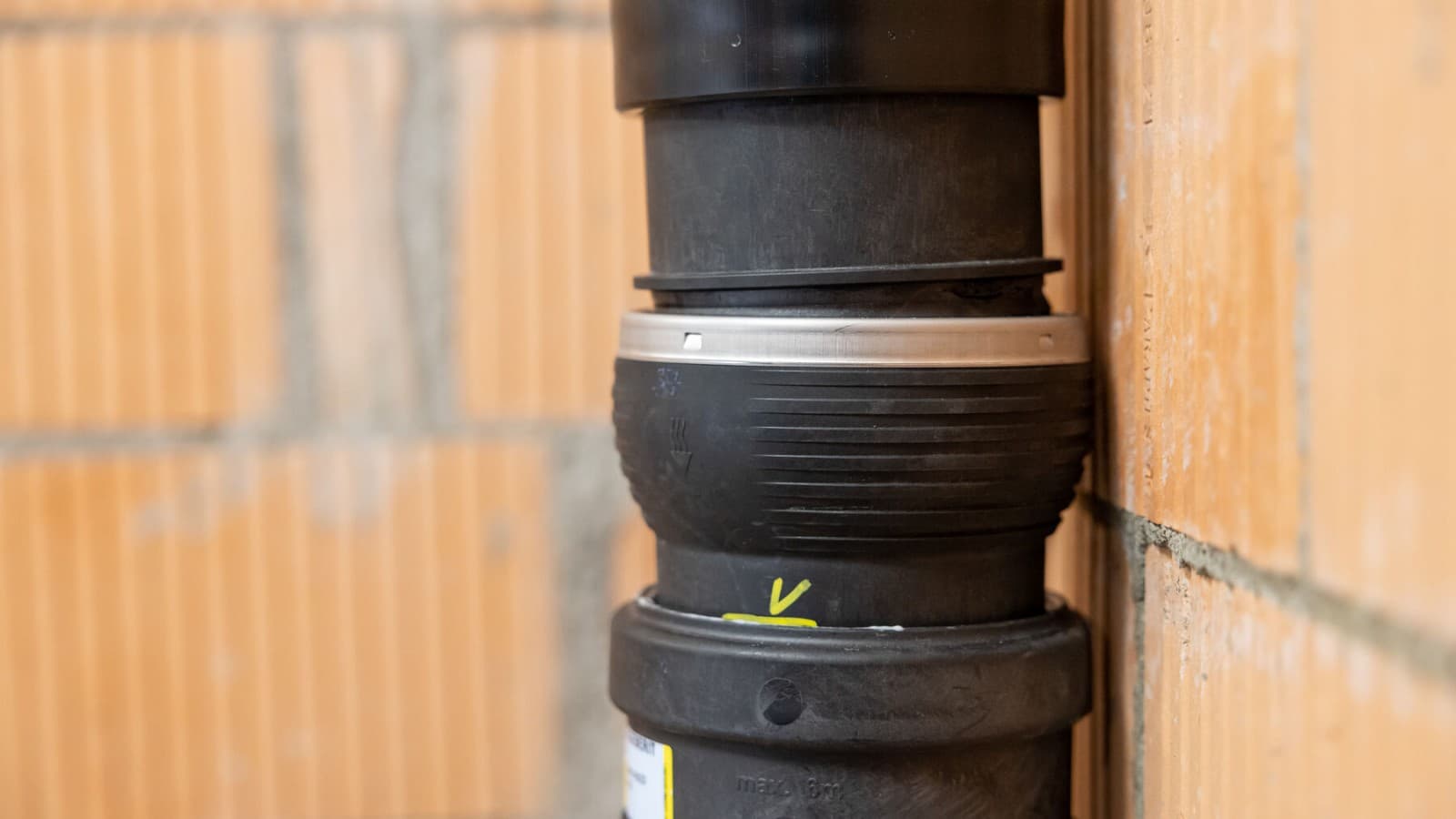

Beispiel Geberit Silent-db20 Offset Formstück
Mit dem Geberit Silent-db20 Offset Formstück lassen sich Fallleitungen bei einem Achsversatz bis zu 10 cm spannungsfrei und effizient verbinden. Das Kugelgelenk passt sich einfach an jeden Winkelversatz an und lässt sich komfortabel händisch ausrichten. Bei der Installation entfällt so die aufwendige Erstellung mit Bögen.
Mit dem reduzierten Arbeitsaufwand sind somit in der gleichen Montagezeit anstatt nur einer bis zu drei Fallleitungen umsetzbar. Durch die sanftere Umlenkung fliesst das Wasser ruhig ab. Die Körperschallübertragung verringert sich zusätzlich, da keine Gleitschelle mehr nötig ist.
Zubehör
Verfügbare Produkte
Brandschutz für Geberit Silent-db20 Rohrleitungen
- Die Brandschutzmanschetten von Geberit können bis Feuerwiderstandsklasse F 120 eingesetzt werden
- Durchführung von Brandprüfungen gemäss EN 1366-3 für eine Vielzahl unterschiedlicher Einbausituationen
- Mit dem Geberit Rohrschott90 Plus EN für einen Feuerwiderstand von 90 Minuten baurechtlich zugelassen (ETA/ETB)

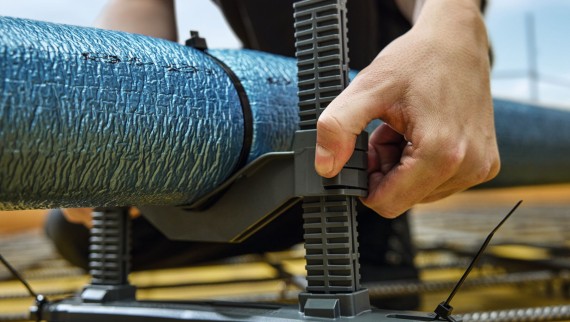

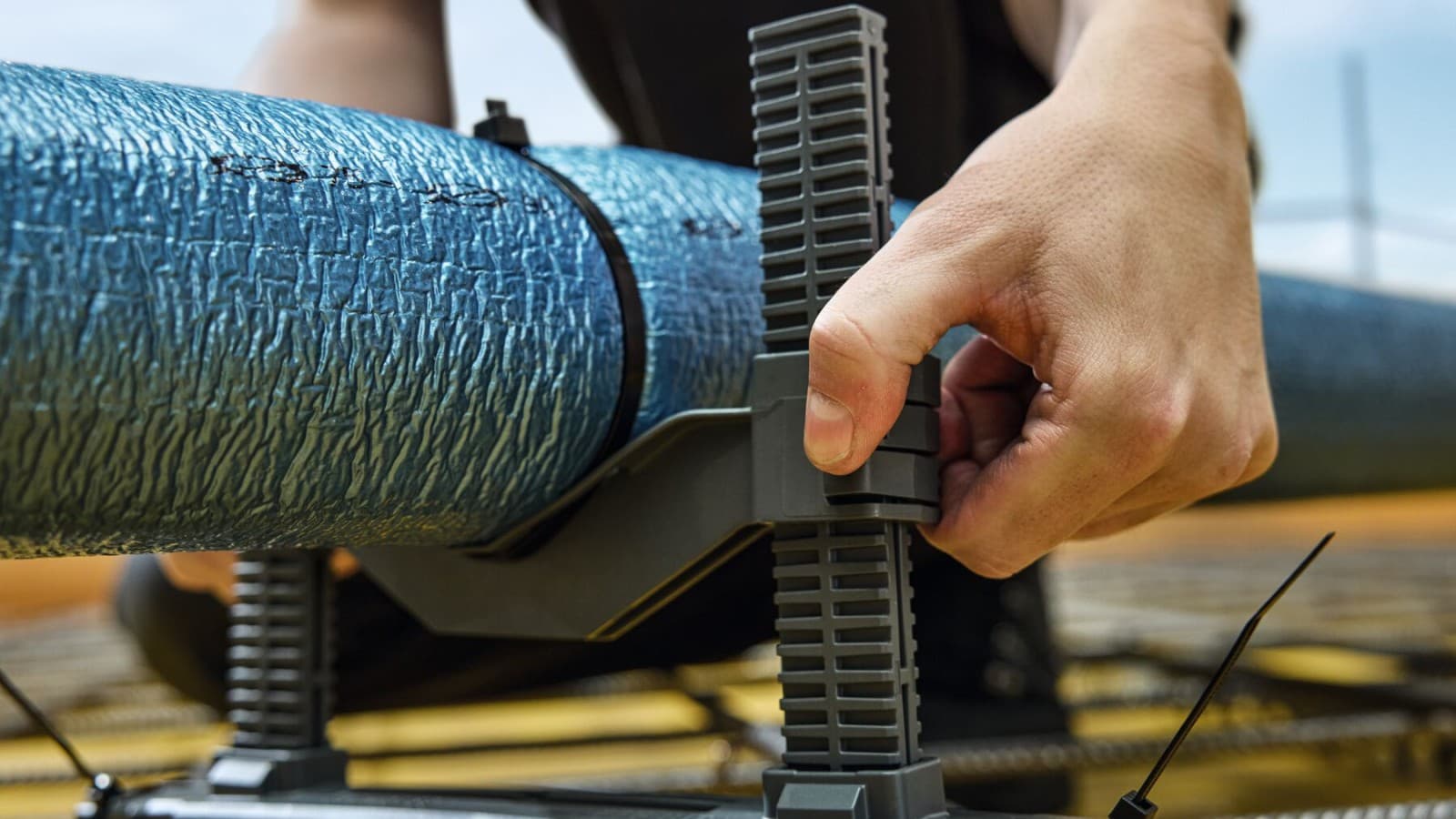

Geberit Einlegerohrschelle
Mit der Geberit Einlegerohrschelle lassen sich die Einlagen in der Betondecke schnell und einfach positionieren und fixieren. Auch lässt sich damit das Gefälle unkompliziert einstellen. Anwender erhalten damit eine einfache und sichere Lösung.
Technische Daten
Überblick
| Geberit Silent-db20 | |
|---|---|
| Werkstoff | PE-S2 |
| Längenausdehnungskoeffizient | 0,17 mm/(m K) |
| Aufnahme Längenausdehnung | Erfordert Langmuffe mit Doppelbund oder Stütz- und Dehnmuffe |
| Montagetemperatur | -20 bis 40 °C |
| Anwendungstemperatur Dauerbelastung | -20 bis 60 °C |
| Chemikalienresistenz | 95 % aller handelsüblichen Laugen, Säuren und Chemikalien |
Umweltproduktdeklaration
EPD Produktdeklaration
Umweltproduktdeklarationen (Environmental Product Declarations, EPD) schaffen Transparenz und ermöglichen den Vergleich von Produkten in Bezug auf ihre Umweltauswirkungen.
Für Geberit Silent-db20 sind Umweltproduktdeklarationen für Rohre und die gängigsten Formteile verfügbar:
Nützliche Planungstools
Geberit BIM Plug-in
Das Geberit BIM Plug-in für Autodesk® Revit® fasst alle Geberit Planungs- und Berechnungstools sowie den Zugriff auf die BIM-Daten in einer Anwendung zusammen.
Geberit ProPlanner
Mit der Software können Sanitärinstallateure und Sanitärunternehmen ihre Projekte für Sanitärinstallation eigenständig planen. Mit Geberit ProPlanner gelingt die Planung einfach, präzise und schnell.
Produktsortiment Geberit Silent-db20 Artikel, technische Informationen und mehr
