Attrezzi e accessori per sistemi di alimentazione
Rapido avanzamento dei lavori grazie a una tecnica solida
La collaudata tecnica di pressatura di Geberit consente una lavorazione pulita dei sistemi di tubazioni e crea giunzioni sicure nel tempo, senza fiamme aperte e senza lavori di saldatura complessi.
Per garantire un’installazione a regola d’arte di Geberit FlowFit, Geberit Mepla o Geberit Mapress, Geberit offre un'ampia gamma di attrezzi professionali:
- attrezzi per la preparazione delle tubazioni (ad es. taglio a misura, calibratura, sbavatura)
- pressatrici e ganasce a morsa per una pressatura sicura e conforme alle norme
- strumenti di verifica e controllo per accertare la sicurezza dei collegamenti
Panoramica delle pressatrici e degli attrezzi per la lavorazione
Lavorazione
Taglio a misura dei tubi
A seconda del sistema di alimentazione Geberit, i tagliatubi Geberit o le forbici Geberit sono gli attrezzi ideali per il taglio a misura, preciso e senza bave dei rispettivi tubi di sistema.
Sbavatura e calibratura dei tubi
Dopo il taglio a misura, gli sbavatori eliminano le bave e calibrano le estremità dei tubi: un'operazione fondamentale per una giunzione ermetica e sicura.
- Sbavatore per tubi Geberit Mapress
- Sbavatore e calibratore Geberit Mepla
- Calibratore Geberit FlowFit
- Sbavatore e calibratore Geberit
Marcatura della profondità di innesto
Con Geberit FlowFit e Geberit Mepla, la profondità di innesto è immediatamente visibile per cui non occorre alcuna marcatura. Anche Geberit PushFit consente di farne a meno: quando il tubo è inserito fino in battuta, l’indicatore ottico verde segnala che la giunzione è stata effettuata correttamente.
Curvatura dei tubi
La curvatura a grande raggio dei tubi multistrato Geberit fino a un diametro di 25 mm può essere facilmente effettuata a mano, in modo rapido, flessibile e senza attrezzi supplementari.
Per diametri superiori o per angoli di curvatura esatti si utilizzano i piegatubi. Questi attrezzi consentono una lavorazione precisa, ripetibile e delicata dei materiali, soprattutto nelle installazioni più complesse.
Pressatrici
Tecnica di giunzione efficiente per installazioni moderne
Sviluppate appositamente per una pressatura dei sistemi di tubazioni sicura e conforme alle norme, le pressatrici Geberit si distinguono per la loro affidabilità, l’elevata forza di pressatura e la compatibilità con diverse ganasce a morsa e a catena.
Grazie alla loro struttura robusta, alla facilità d’uso e ai LED integrati, sono ideali per l’impiego quotidiano in cantiere e il motore senza spazzole semplifica la loro manutenzione.
Pressatrici manuali
I sistemi Geberit FlowFit (d16–40 mm) e Geberit Mepla (d16, 20 e 26 mm) possono essere pressati in modo rapido e senza corrente con pressatrici manuali, una soluzione ideale per un impiego flessibile in cantiere.
- Informazioni sulla pressatrice manuale Geberit FlowFit
- Informazioni sulla pressatrice manuale Geberit Mepla
Pressatrici con compatibilità [1]: Geberit ACO 103plus
La pressatrice idraulica Geberit ACO 103plus è dotata di un accumulatore, pesa 1,7 kg e consente una lavorazione affidabile di tutti i sistemi a pressare Geberit con compatibilità [1].
È adatta per Geberit FlowFit e Geberit Mepla fino a d40 mm, nonché per Geberit Mapress fino a d35 mm.
![Pressatrice Geberit ACO 103plus [1]](/_next/image/?url=https%3A%2F%2Fwww.geberit.ch%2F_assetsmaster%2Fglobal-media%2Fpictures%2Fversorgungssysteme%2Fwerkzeuge-und-zubehoer%2Fgeberit-pressing-tool-aco-103-1600-900.jpg&w=3840&q=75 "Pressatrice Geberit ACO 103plus [1]")
Pressatrici con compatibilità [2]: Geberit ACO 203plus
Di facile manutenzione, la pressatrice Geberit ACO 203plus è dotata di un accumulatore, pesa 2,8 kg e viene utilizzata per la pressatura delle dimensioni più grandi con ganasce di pressatura con compatibilità [2]. È adatta per Geberit FlowFit e Geberit Mepla fino a d75 mm, nonché per Geberit Mapress fino a d54 mm.
Geberit ECO 203
La pressatrice Geberit ECO 203 è alimentata da rete elettrica, pesa 3,3 kg e viene utilizzata con ganasce di pressatura con compatibilità [2]. È adatta per Geberit FlowFit e Geberit Mepla fino a d75 mm, nonché per Geberit Mapress fino a d54 mm.
Geberit EFP 203
Alimentata da rete elettrica, la pressatrice Geberit EFP 203 è dotata di un'impugnatura ergonomica e pesa 3 kg. Con le ganasce di pressatura con compatibilità [2], è adatta per Geberit FlowFit e Geberit Mepla fino a d75 mm, nonché per Geberit Mapress fino a d54 mm.
Pressatrici con compatibilità [2XL]: Geberit ACO 203XLplus
Alimentata da un accumulatore, la pressatrice Geberit ACO 203XLplus pesa 3,8 kg e viene impiegata principalmente per la pressatura delle tubazioni Geberit Mapress nelle dimensioni da 76,1 a 108 mm in combinazione con le ganasce a catena appropriate.
Inoltre, la pressatrice può essere utilizzata per i sistemi di alimentazione Geberit FlowFit, Geberit Mepla nonché Geberit Mapress per tutte le dimensioni con le ganasce di pressatura con compatibilità [2].
Pressatrici con compatibilità [2/4]: pressatrice idraulica Geberit CP700G
Questo apparecchio garantisce una pressatura impeccabile e costante, soprattutto nelle applicazioni con requisiti di pressatura elevati. Combinato con il cilindro di pressatura Geberit del livello di compatibilità [4], consente di pressare in modo sicuro le dimensioni da d76,1 a 108 mm.
Proprietà:
- Idraulica
- Con giunto rapido idraulico di tipo CEJN 217
- Alimentazione elettrica con accumulatore
- Peso: apparecchio 4,6 kg / cilindro di pressatura 7 kg
- Pressatura della dimensione d108 in una corsa
![Pressatrice idraulica Geberit CP700G con cilindro di pressatura con compatibilità [2] e [4]](/_next/image/?url=https%3A%2F%2Fwww.geberit.ch%2F_assetsmaster%2Fglobal-media%2Fpictures%2Fversorgungssysteme%2Fwerkzeuge-und-zubehoer%2Fgeberit-pressing-tool-for-mapress-compatibility-4-and-compact-700g-890-668.jpg&w=3840&q=75 "Pressatrice idraulica Geberit CP700G con cilindro di pressatura con compatibilità [2] e [4]")
Applicazione NovoCheck
Con l’applicazione NovoCheck potete tenere comodamente sott'occhio le vostre pressatrici Geberit tramite smartphone o tablet. L’interfaccia Bluetooth® integrata vi consente di collegare gli apparecchi e ottenere in tempo reale tutte le informazioni importanti, dai dati dell’apparecchio e le verifiche fino ai rapporti, passando per le impostazioni, il registro cicli e la documentazione di pressatura. Grazie a questa app, il vostro lavoro in cantiere diventa più efficiente, trasparente e sicuro.
Scaricare l’applicazione
Ganasce a morsa e a catena

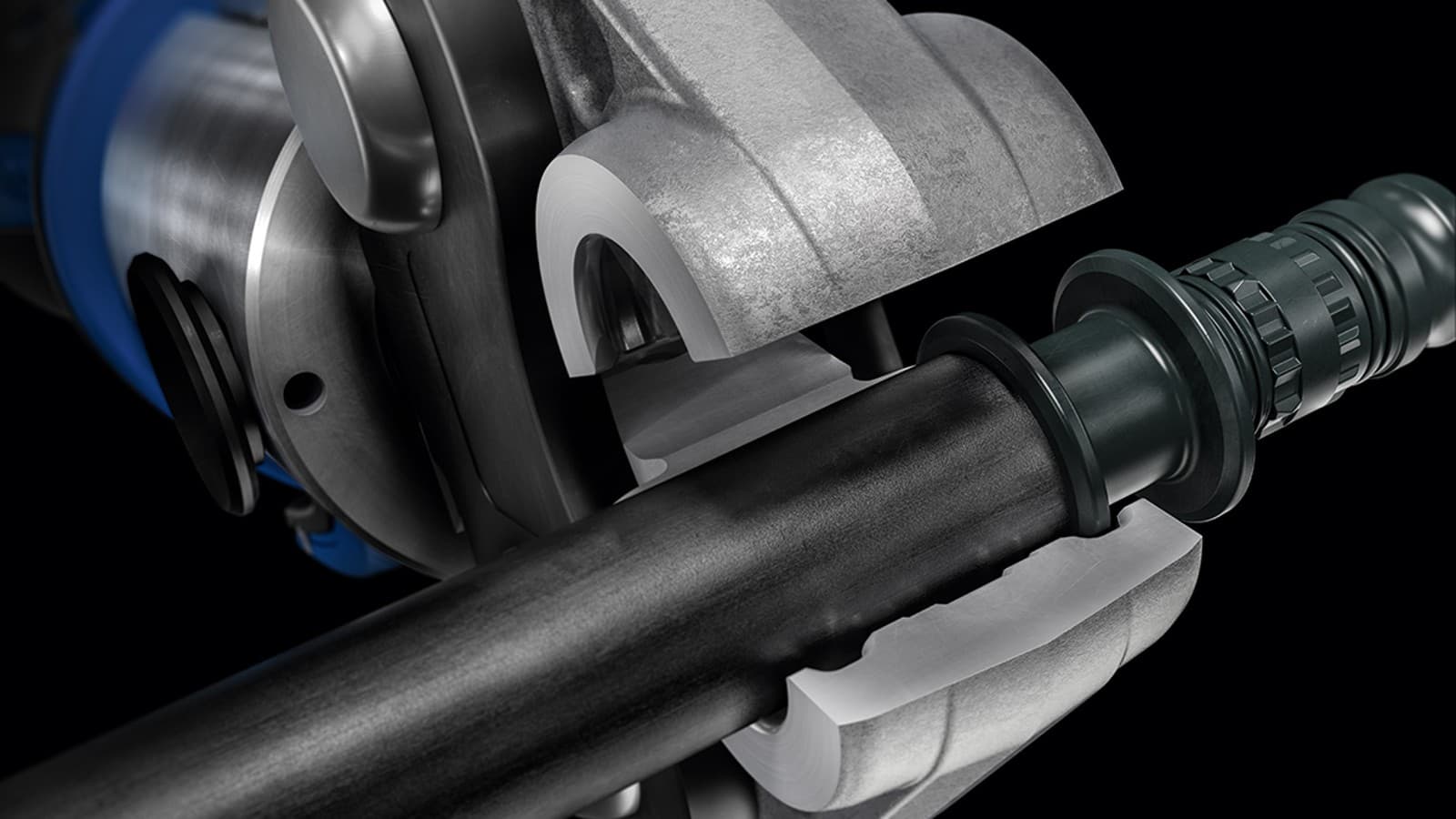

Ganasce a morsa Geberit
Le ganasce a morsa Geberit esenti da revisione assicurano una distribuzione uniforme della forze per l’intera durata utile e, grazie alla loro superficie resistente alla corrosione, rimangono in perfetto stato anche in caso di impiego intensivo.
Esenti da revisione grazie a un semplice controllo: il Geberit PowerTest consente di verificare in modo rapido e affidabile se le ganasce a morsa hanno raggiunto la fine della loro vita utile, senza sottoporle a una costosa manutenzione annuale.
Anelli di pressatura orientabili Geberit
Per tubazioni Geberit Mapress fino a d35, gli anelli di pressatura sono la soluzione ideale in caso di spazi ristretti. L’anello di pressatura compatto viene applicato direttamente sul raccordo ed è orientabile fino a 180°. Può essere utilizzato con le pressatrici con compatibilità [1] e [2].
Ganasce a catena per grandi dimensioni: semplici e sicure
A partire da d63 per Geberit Mepla e da d42 per Geberit Mapress, le pressature vengono effettuate con ganasce a catenaanziché ganasce a morsa. Grazie al meccanismo a scatto integrato, le ganasce a catena possono essere fissate saldamente al raccordo a pressare indipendentemente dalla posizione del tubo, assicurando una manipolazione comoda e affidabile anche in spazi ristretti.
Per garantire una sicurezza funzionale costantemente elevata, le ganasce a catena e le ganasce intermedie di Geberit richiedono manutenzione e cura regolari.
Controllo
Geberit EST 5 per un controllo semplice e affidabile della profondità di innesto
Lo strumento di misura della profondità d’innesto Geberit EST 5consente di controllare in modo rapido, preciso e direttamente in cantiere la profondità di innesto nei raccordi pressati dei tubidelle dimensioni da d12 a d108. La misurazione viene effettuata con tecnologia a ultrasuoni senza alcun intervento meccanico.
Subito dopo la pressatura, lo schermo integrato mostra se la profondità di innesto soddisfa i requisiti di una giunzione ermetica permanente e sicura.
I vostri vantaggi:
- rapida misurazione a ultrasuoni immediatamente dopo la pressatura
- indicazione univoca della profondità di innesto sullo schermo
- assicurazione della qualità di lavorazione secondo le direttive Geberit
Impiegabile per i seguenti sistemi di tubazioni:
- Geberit Mapress acciaio inox
- Geberit Mapress Therm
- Geberit Mapress acciaio-C
Se desiderate ricevere maggiori informazioni oppure utilizzare questo apparecchio contattateci.
Tappo per prova di pressione prima della messa in servizio
Manutenzione
Geberit PowerTest
Geberit PowerTestconsente di verificare in modo rapido e affidabile lo stato delle vostre ganasce a morsa Geberit. Il corpo del test viene semplicemente pressato e il risultato mostra immediatamente se la ganascia a morsa può continuare a essere utilizzata in tutta sicurezza.
A seconda del sistema, la valutazione viene effettuata in modo diverso:
- per Geberit Mapress e Geberit Mepla: un cambiamento di colore indica se la forza di pressatura è corretta.
- per Geberit FlowFit: una linea continua sul corpo del test conferma il corretto funzionamento della ganascia a morsa.
Il Geberit PowerTest rafforza così la sicurezza in cantiere e contribuisce a garantire l'ermeticità delle giunzioni nel tempoconformemente alle direttive di lavorazione.
- Istruzioni per l’uso del PowerTest per Geberit Mapress e Geberit Mepla
- Istruzioni per l’uso del PowerTest per Geberit FlowFit
Revisione e manutenzione delle pressatrici Geberit
Geberit offre punti di assistenza locali per una revisione rapida e a regola d’arte delle pressatrici Geberit:
Panoramica degli attrezzi per i vari sistemi di tubazioni Compatibilità delle pressatrici per la massima sicurezza e affidabilità
La compatibilità [1], [2], [2XL] o [4] indica quali pressatrici possono essere combinate con quali ganasce a morsa o a catena in modo sicuro e affidabile. Al riguardo, vale il principio: le ganasce sono compatibili solo con apparecchi della stessa classe di compatibilità.
Questa chiara assegnazione all’interfaccia garantisce un’applicazione corretta e una pressatura sicura ai sensi delle direttive per la lavorazione.
Inoltre, la chiara definizione dei diametri del tubo che possono essere lavorati con le rispettive classi di compatibilità fa sì che tutti i componenti siano perfettamente coordinati tra loro, a garanzia di collegamenti ermetici permanenti.
Panoramica degli attrezzi per Geberit FlowFit
Pressatrici per Geberit FlowFit
Geberit FlowFit è un sistema di alimentazione di facile installazione che non richiede un continuo cambio di attrezzi.
Con due sole ganasce a morsa è possibile installare tutti i diametri.
Panoramica della compatibilità
| d16 | d20 | d25 | d32 | d40 | d50 | d63 | d75 | ||
|---|---|---|---|---|---|---|---|---|---|
| Pressatrice manuale Geberit FlowFit | |||||||||
| Compatibilità [1] Geberit ACO 103plus | Ganascia a morsa Geberit FlowFit [1] con maniglie blu | ||||||||
| Compatibilità [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Ganascia a morsa Geberit FlowFit [2] con maniglie blu | ||||||||
| Compatibilità [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Ganascia a morsa Geberit FlowFit [2] con maniglie arancione |
Panoramica degli attrezzi per Geberit Mepla
Pressatrici per Geberit Mepla
In combinazione con le pressatrici adatte, il collaudato sistema Geberit Mepla assicura un’installazione affidabile ed efficiente.
Panoramica della compatibilità
| d16 | d20 | d26 | d32 | d40 | d50 | d63 | d75 | ||
|---|---|---|---|---|---|---|---|---|---|
| Pressatrice manuale Geberit Mepla | |||||||||
| Compatibilità [1] Geberit ACO 103plus | Ganascia a morsa Geberit Mepla [1] | ||||||||
| Compatibilità [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Ganascia a morsa Geberit Mepla [2] | ||||||||
| Compatibilità [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Ganascia a catena Geberit Mepla [2] Ganascia intermedia Geberit ZB 203 o ZB 203A [2] |
Panoramica degli attrezzi per Geberit Mapress
Pressatrici per Geberit Mapress
Geberit Mapress è sinonimo di una pressatura sicura dei tubi in metallo, supportata da pressatrici perfettamente coordinate.
Panoramica della compatibilità
| d12 | d15 | d18 | d22 | d28 | d35 | d42 | d54 | d76.1 | d88.9 | d108 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Compatibilità [1] Geberit ACO 103plus | Ganascia a morsa Geberit Mapress [1] | |||||||||||
| Compatibilità [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Ganascia a morsa Geberit Mapress [2] | |||||||||||
| Compatibilità [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Ganascia a catena Geberit Mapress [2] [3] con ganascia intermedia Geberit ZB 203 o ZB 203A [2] | |||||||||||
| Compatibilità [2XL] Geberit ACO 203XLplus | Ganascia a catena Geberit Mapress [2XL] [3] Ganascia intermedia Geberit Mapress ZB 221 / ZB 222 [2XL] Nota: d108 viene pressata in due fasi. La seconda pressatura viene eseguita con la ganascia intermedia Geberit Mapress ZB222 [XL]. | |||||||||||
| Compatibilità [4] Geberit Compact CP700G | Cilindro di pressatura Geberit [4] con ganasce a catena XP [4] | |||||||||||
| Compatibilità [2] Geberit Compact CP700G | Cilindro di pressatura Geberit [2] con ganasce a morsa Geberit [2] |
Dati del prodotto, dimensioni e altro Articoli, informazioni tecniche e altro
Avete domande? Siamo a vostra disposizione per qualsiasi informazione.
I nostri specialisti affiancano progettisti, installatori idrosanitari e altri professionisti nello sviluppo dei loro progetti. Sono a vostra disposizione per offrirvi consulenza qualificata e indicarvi come affrontare al meglio le vostre sfide attuali con le soluzioni e i prodotti Geberit.
Domande frequenti sugli attrezzi per sistemi di alimentazione
Cosa significa ganasce a morsa «esenti da revisione»?
Se una ganascia a morsa è «esente da revisione» significa che, se utilizzata correttamente, non necessita di una revisione da parte di un’officina specializzata autorizzata. L'installatore è nondimeno tenuto a effettuare una regolare manutenzione di tutte le ganasce a morsa e a verificarne il funzionamento con l'ausilio del Geberit PowerTest.
Posso utilizzare anche versioni precedenti delle pressatrici Geberit?
Sì, all’interno della rispettiva classe di compatibilità, le ganasce di pressatura Geberit sono compatibili con le versioni precedenti delle pressatrici.
