Geberit Mapress Systèmes de conduites métalliques pour diverses applications
Geberit Mapress est un système d’alimentation métallique qui a fait ses preuves à maintes reprises et qui garantit un sertissage simple et fiable. Les tuyaux, les joints et les raccords peuvent être utilisés dans les installations d’eau potable, de refroidissement et de chauffage, de sprinklers ainsi que dans l’industrie. Il est disponible en différents matériaux.
Trouvez le système de conduites Geberit Mapress adapté à votre projet.
De bonnes raisons d’opter pour Geberit Mapress
Nombreuses applications
Le système de sertissage peut être utilisé pour de nombreux fluides gazeux et liquides.
Homologations internationales
Geberit Mapress dispose d’un grand nombre d’homologations nationales et internationales.
Sertissage fiable
L’indicateur de sertissage indique clairement lorsqu’un assemblage a été correctement serti.
Identification claire
L’indicateur de sertissage indique la qualité de l’acier et le diamètre.
Assortiment disponible

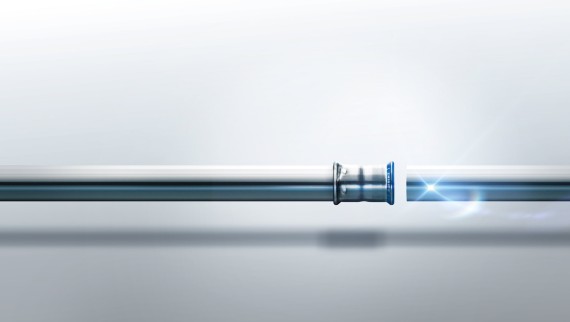

Geberit Mapress acier inoxydable
De l’alimentation en eau potable aux installations industrielles complexes – ce système de sertissage peut être utilisé dans de nombreuses applications.
Geberit Mapress Therm
Système de conduites en acier inoxydable, économique et résistant à la corrosion, pour les circuits fermés de refroidissement et de chauffage.

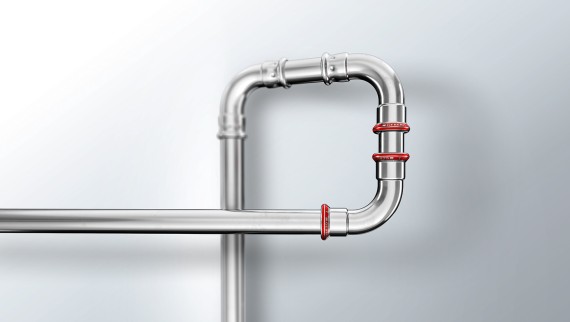

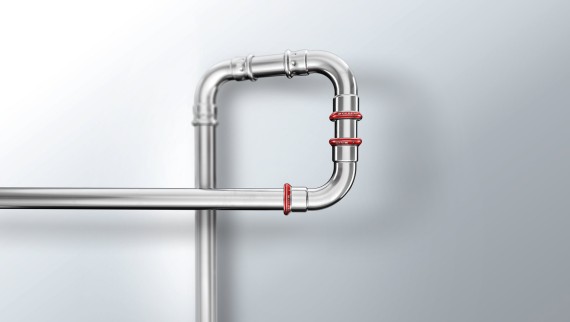

Geberit Mapress acier carbone
Geberit Mapress acier carbone est une solution économique pour les circuits fermés. Ce système garantit des raccords sûrs et étanches à long terme.
Avantages de Geberit Mapress
Mise en œuvre facile pour un assemblage sûr et durable
La technique d’assemblage de Geberit Mapress séduit par sa simplicité et sa grande fiabilité.
Après l’ébavurage, la profondeur d’insertion est marquée sur le tuyau et celui-ci est inséré jusqu’au repère. La mâchoire adéquate est ensuite positionnée sur le contour prévu à cet effet et le sertissage est effectué par compression.
Le joint d’étanchéité prend alors une forme précisément définie qui emmagasine de l’énergie supplémentaire et garantit ainsi une étanchéité durable.
Le résultat: un assemblage étanche à long terme, rapide à monter, économique et idéal pour les installations exigeantes.

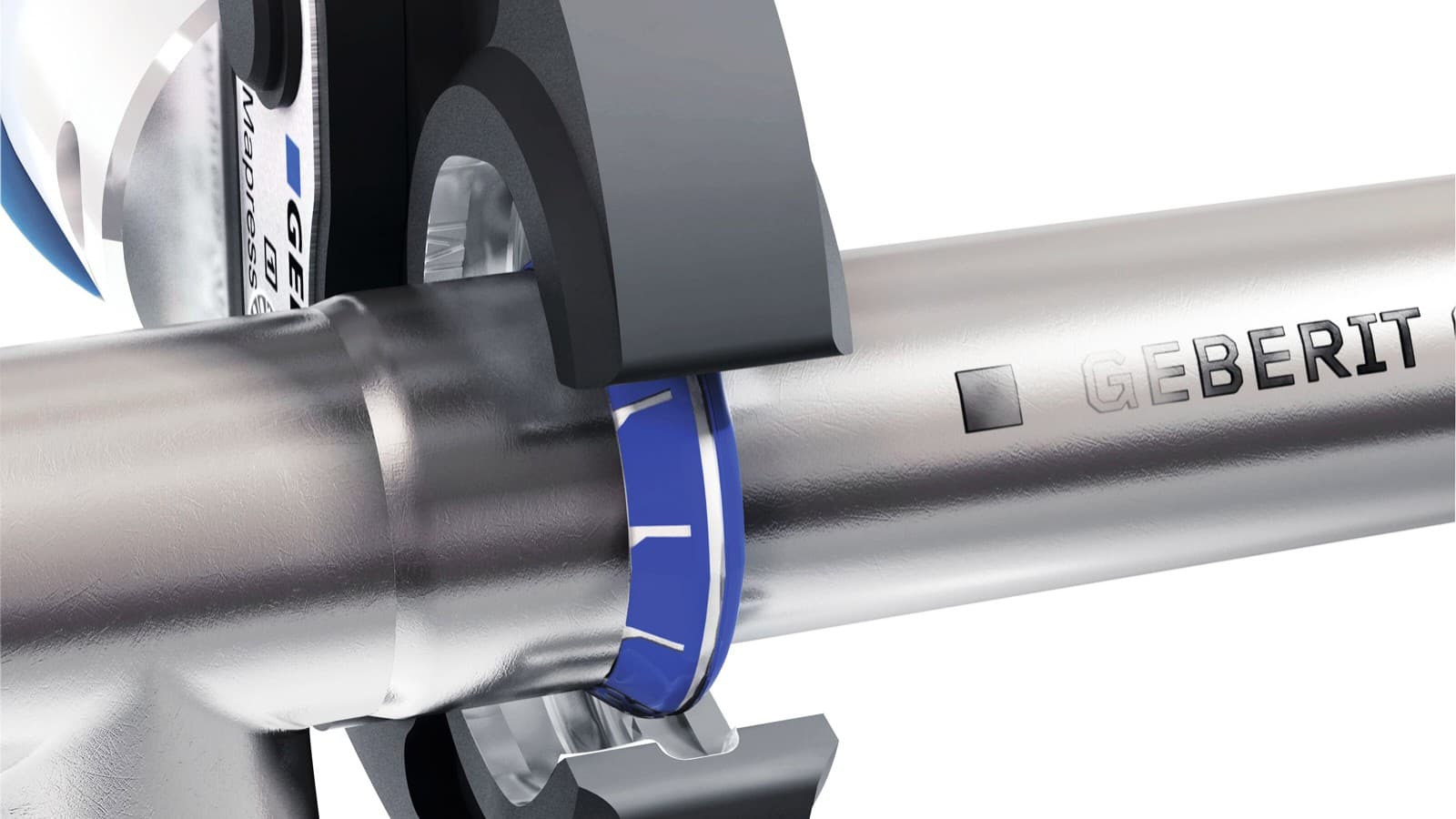

Éviter les sertissages incorrects:
Le guidage des mâchoires sur le raccord Geberit Mapress acier inoxydable garantit un positionnement exact de la mâchoire ou de la chaîne, et prévient pratiquement tout risque de glissement ou de mauvaise prise.

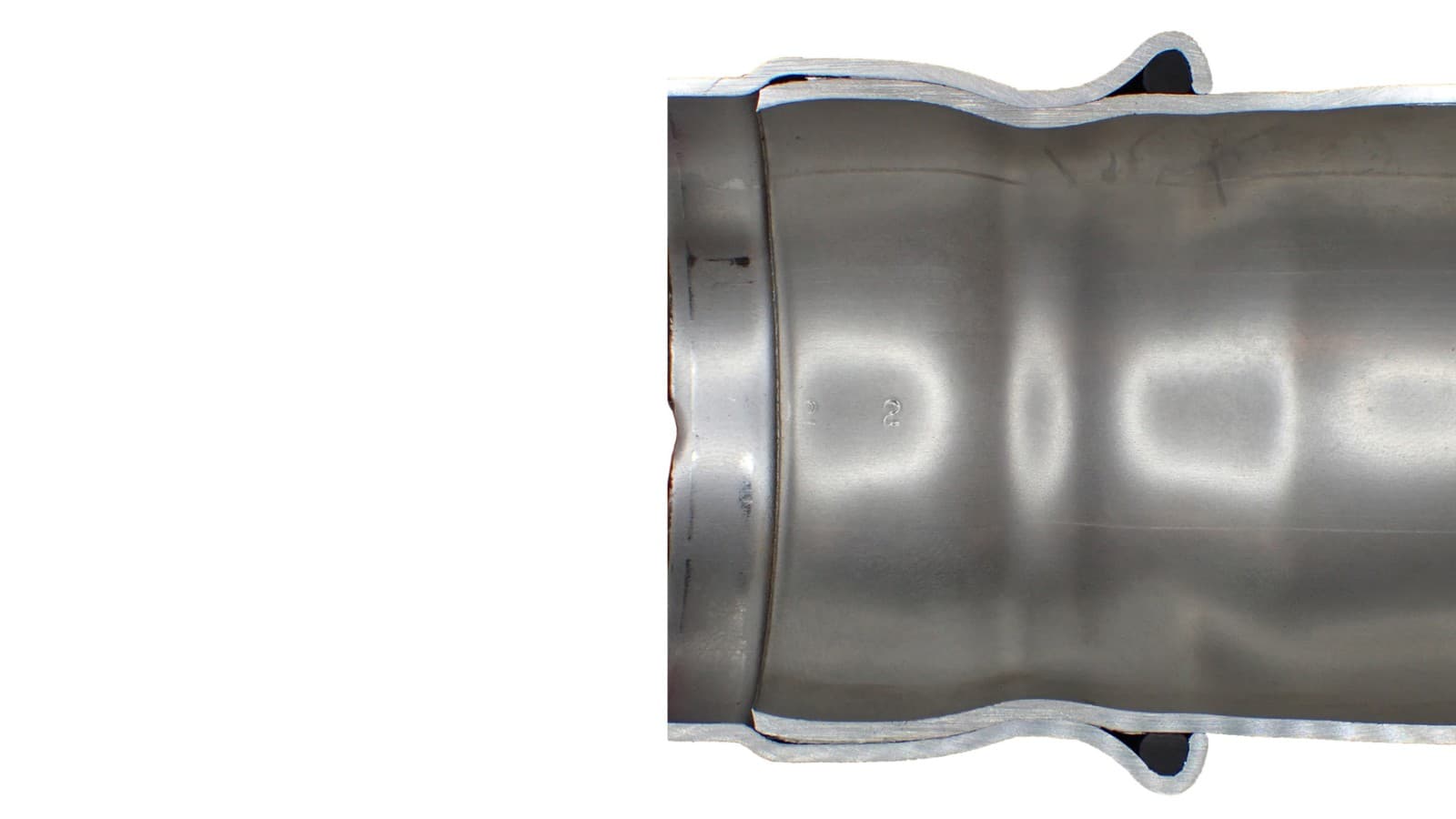

Étanchéité durable:
Lors du sertissage, la mâchoire de l'outil de sertissage Geberit Mapress donne au joint d’étanchéité une forme précise prédéfinie. Le joint absorbe alors une énergie supplémentaire et assure une étanchéité durable et fiable.

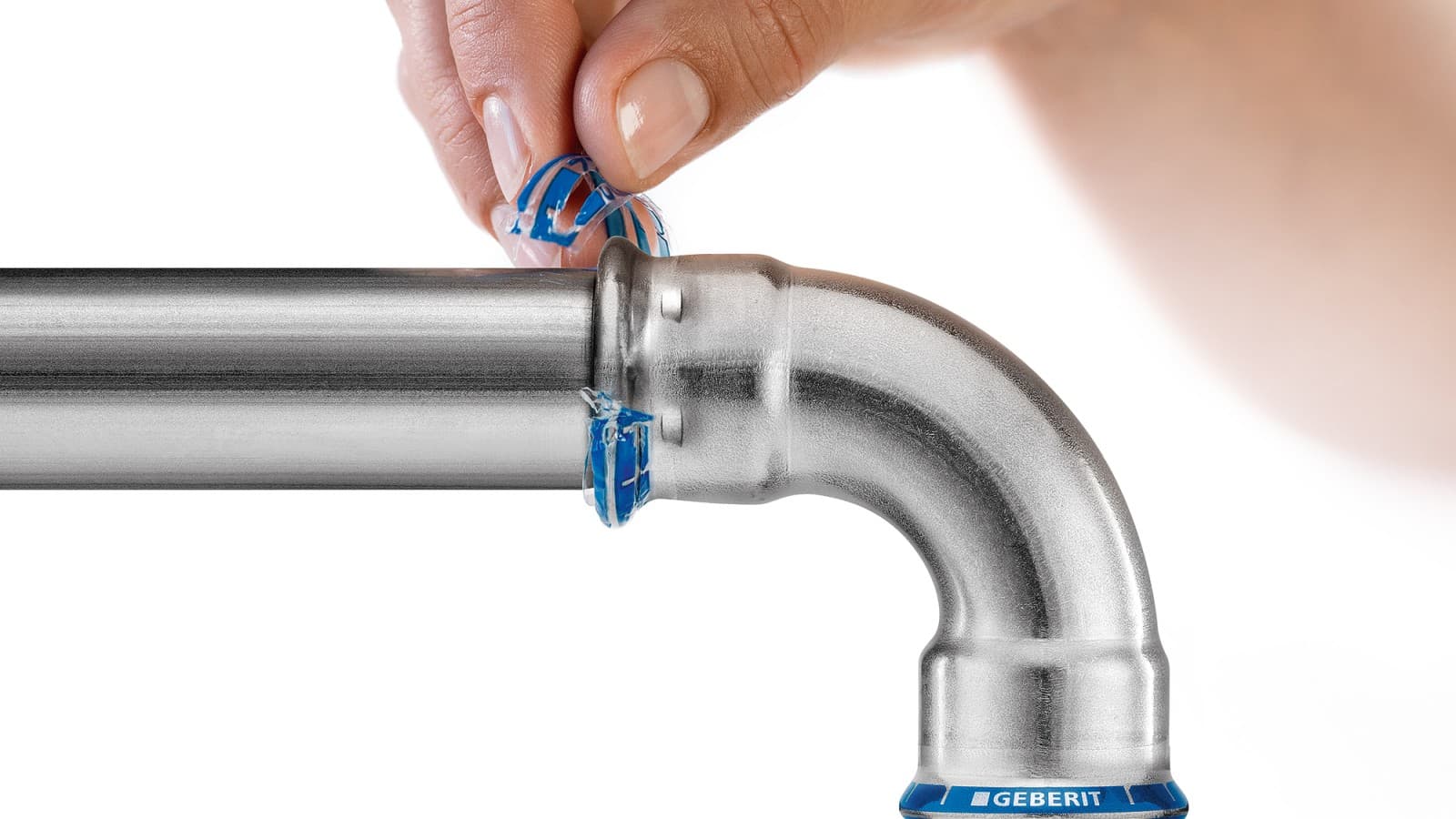

Contrôle visuel des raccords sertis:
L’indicateur de sertissage se détache pendant le processus et peut être retiré facilement d’un simple geste de la main. Les raccords non sertis sont ainsi facilement identifiables.

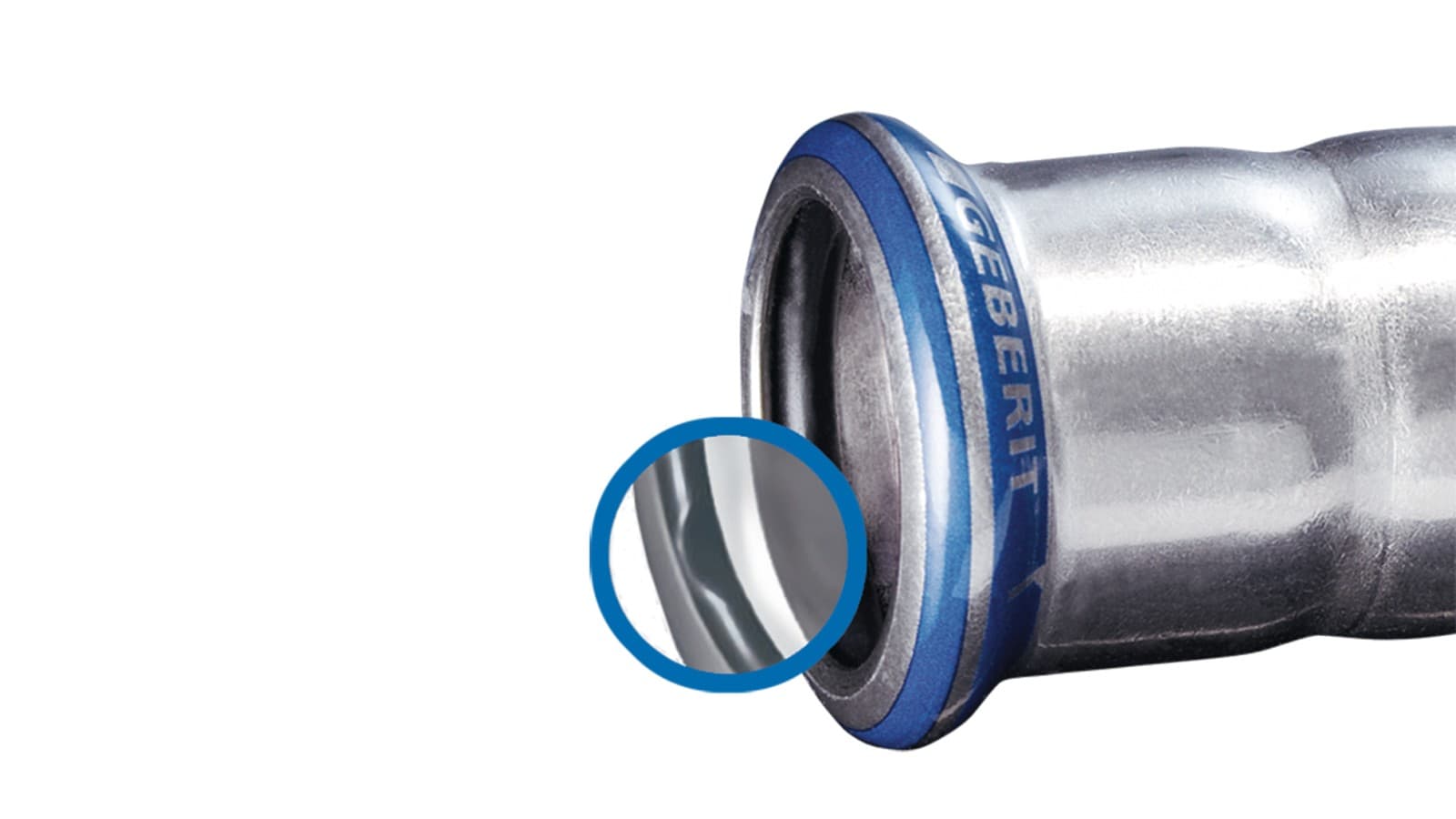

Non serti, non étanche:
Le joint d’étanchéité Geberit Mapress offre une sécurité supplémentaire en plus de l’indicateur de sertissage. Grâce à la forme particulière du joint en CIIR noir ou en HNBR jaune, les raccords non sertis présentent des fuites lors de l’essai de pression. Ce signe distinctif permet de prévenir les dommages ultérieurs pendant l’exploitation.

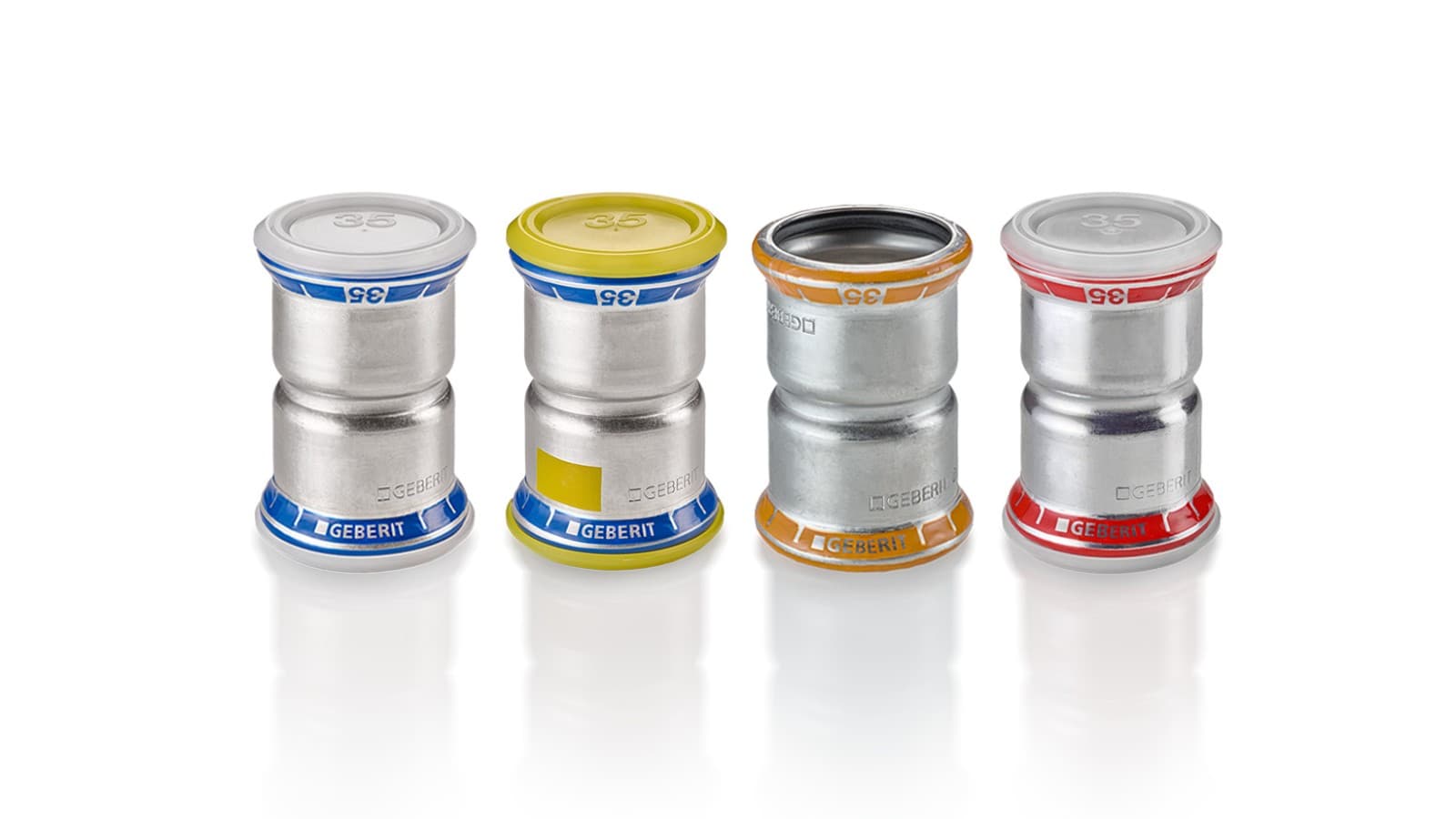

Distinction aisée entre les systèmes:
Les raccords et les tuyaux sont munis de marquages de couleur qui permettent d’identifier rapidement les différents matériaux.

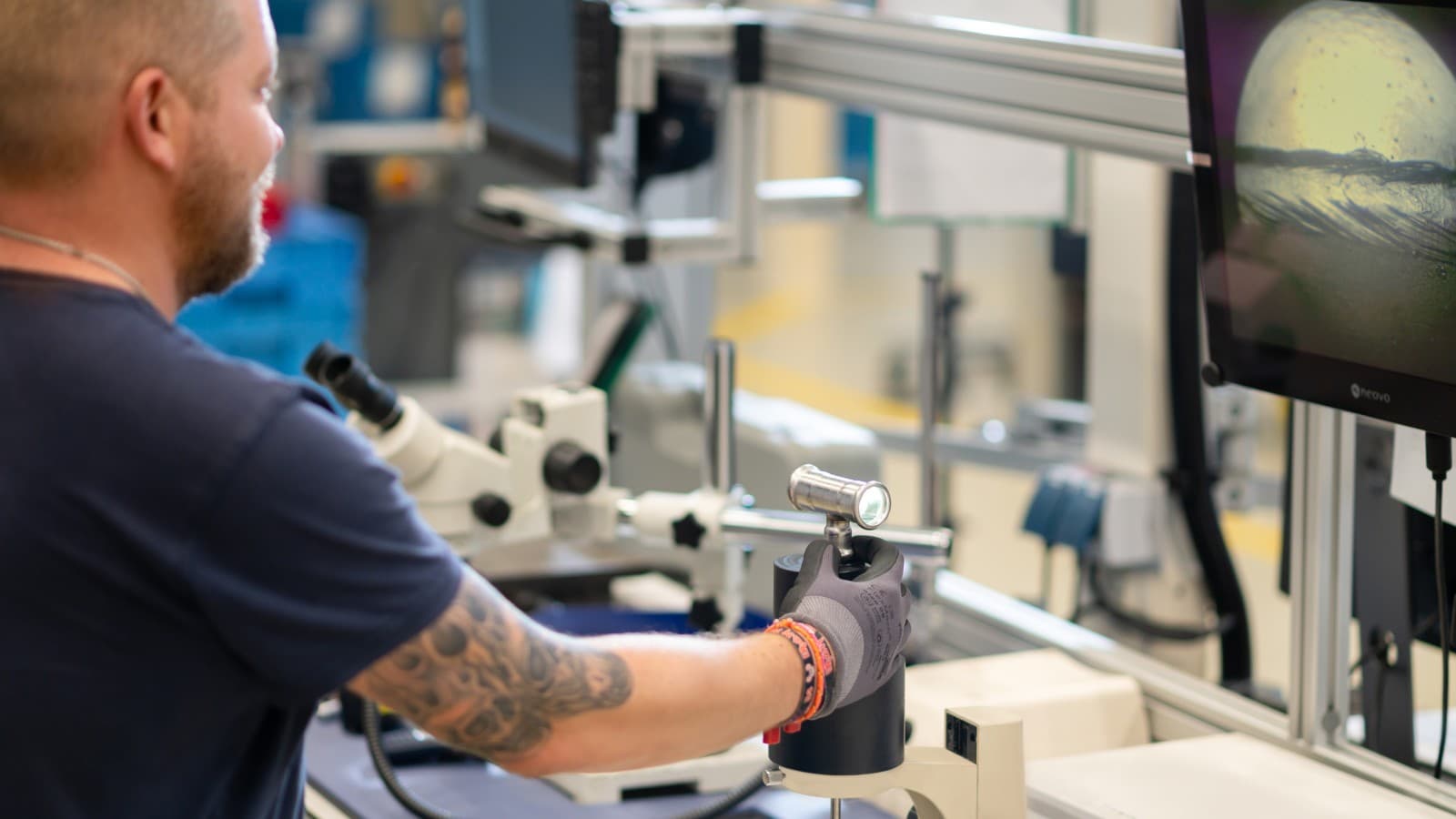

Fabrication de haute qualité des raccords et des conduites
La fabrication de nos raccords à sertir et de nos conduites répond à des exigences élevées en matière de qualité et d’usinage. Cette orientation résolue sur la qualité fait de Geberit Mapress un système de conduites particulièrement fiable.
Parmi ses principaux atouts figurent la grande sécurité des matériaux et des systèmes, des soudures parfaitement exécutées ainsi que des tuyaux dotés d’une structure très homogène. La surface optimisée du matériau des tuyaux contribue également à garantir la performance et la résistance de nos produits sur le long terme.
Soudures parfaites sur le plan thermique:
Les soudures nettes garantissent une étanchéité durable et réduisent la sensibilité à la corrosion. Un traitement thermique spécifique après le soudage permet en outre d’obtenir une structure homogène pour un sertissage optimal.

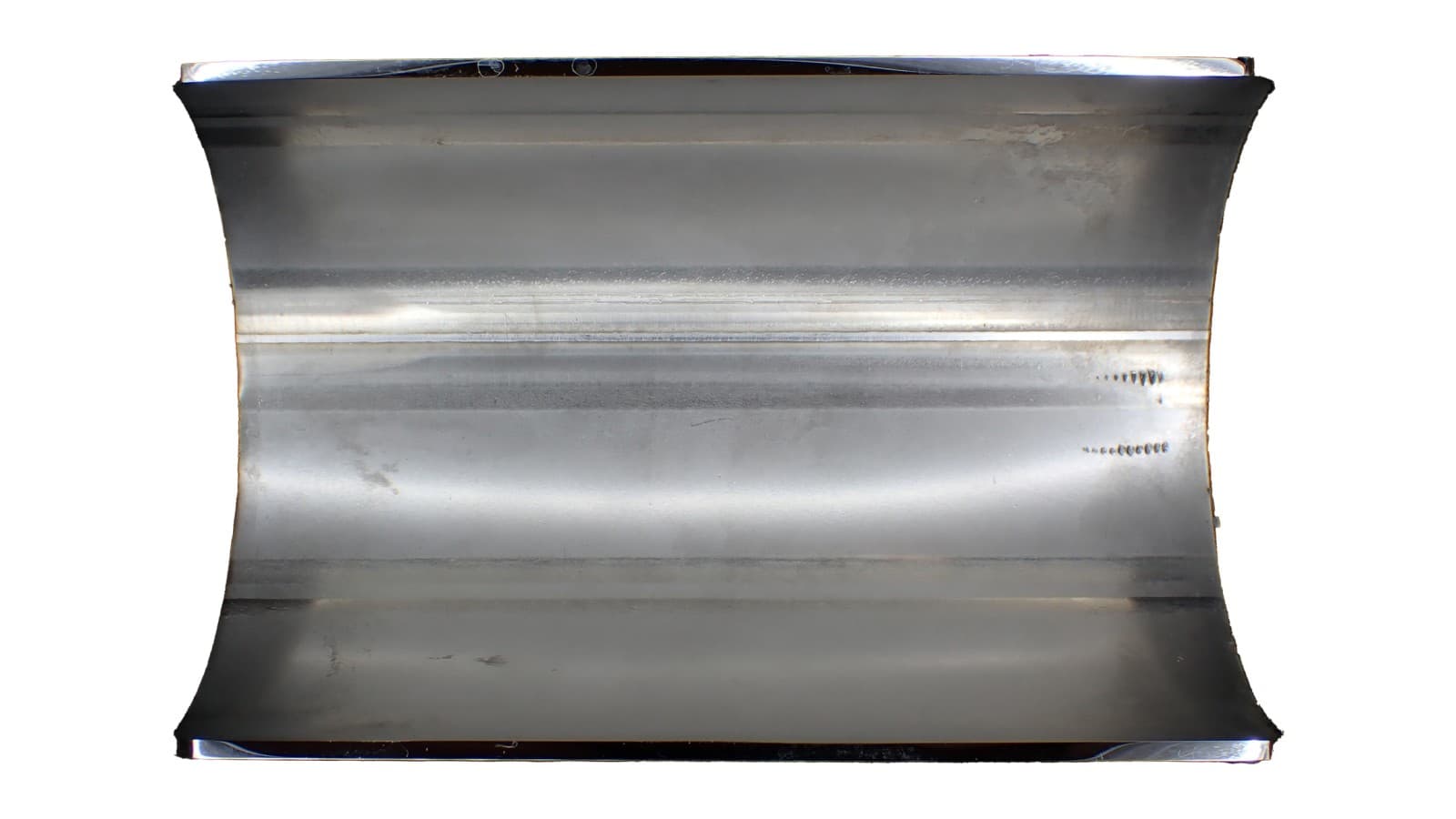

Surface lisse du matériau:
La surface très lisse renforce la sécurité du système et garantit une étanchéité à long terme. Les soudures lissées mécaniquement améliorent le comportement au fluage et l’ajustement du joint d’étanchéité. Les faibles valeurs de rugosité sont nettement inférieures aux normes et contribuent à la parfaite étanchéité.

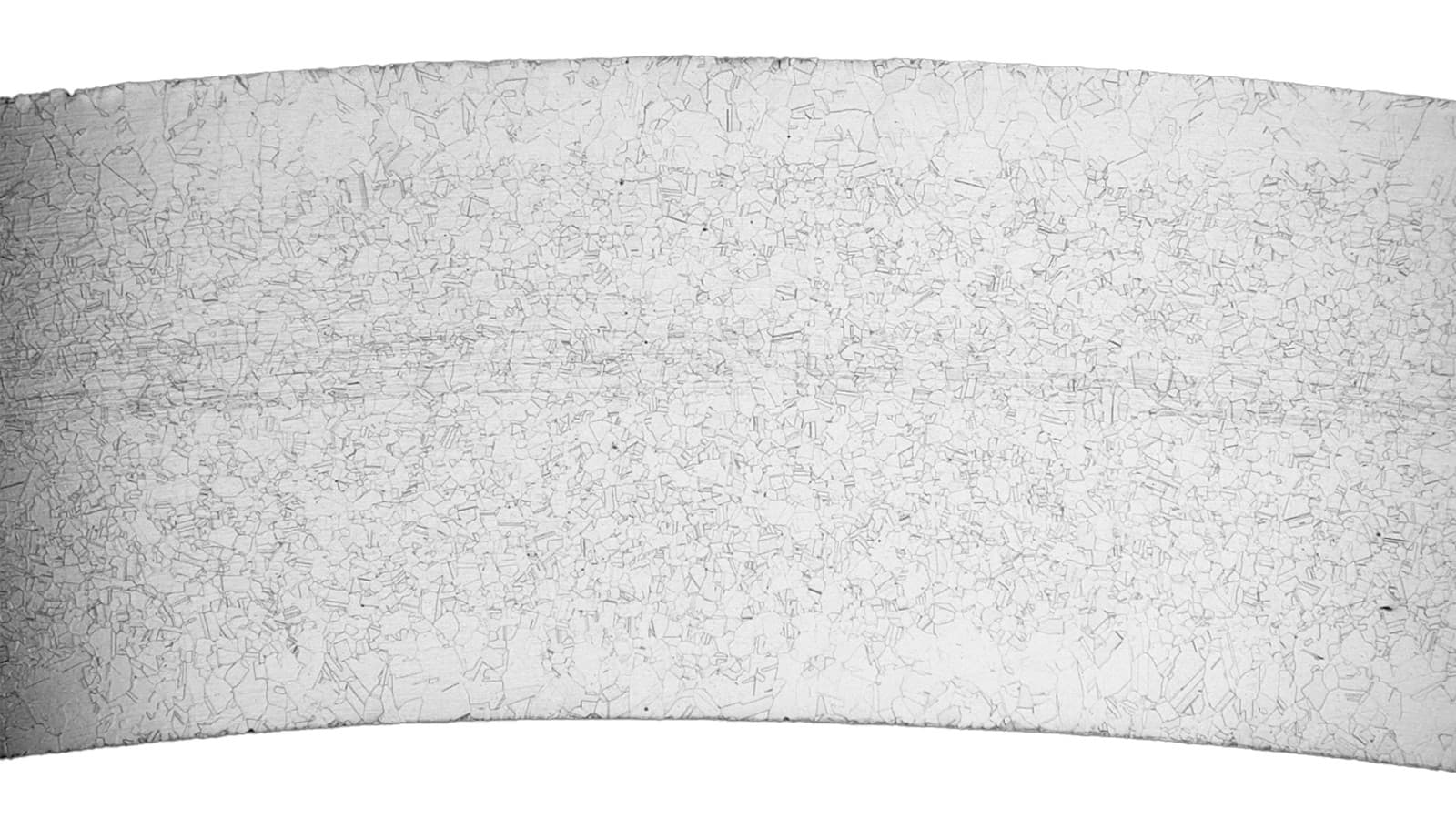

Soudures à la structure homogène:
Le traitement thermique spécial confère une structure particulièrement homogène au matériau au niveau des soudures. Ces dernières sont de plus lissées mécaniquement, de sorte que les tuyaux et les raccords se comportent de manière très homogène lors du sertissage et pendant l’exploitation.

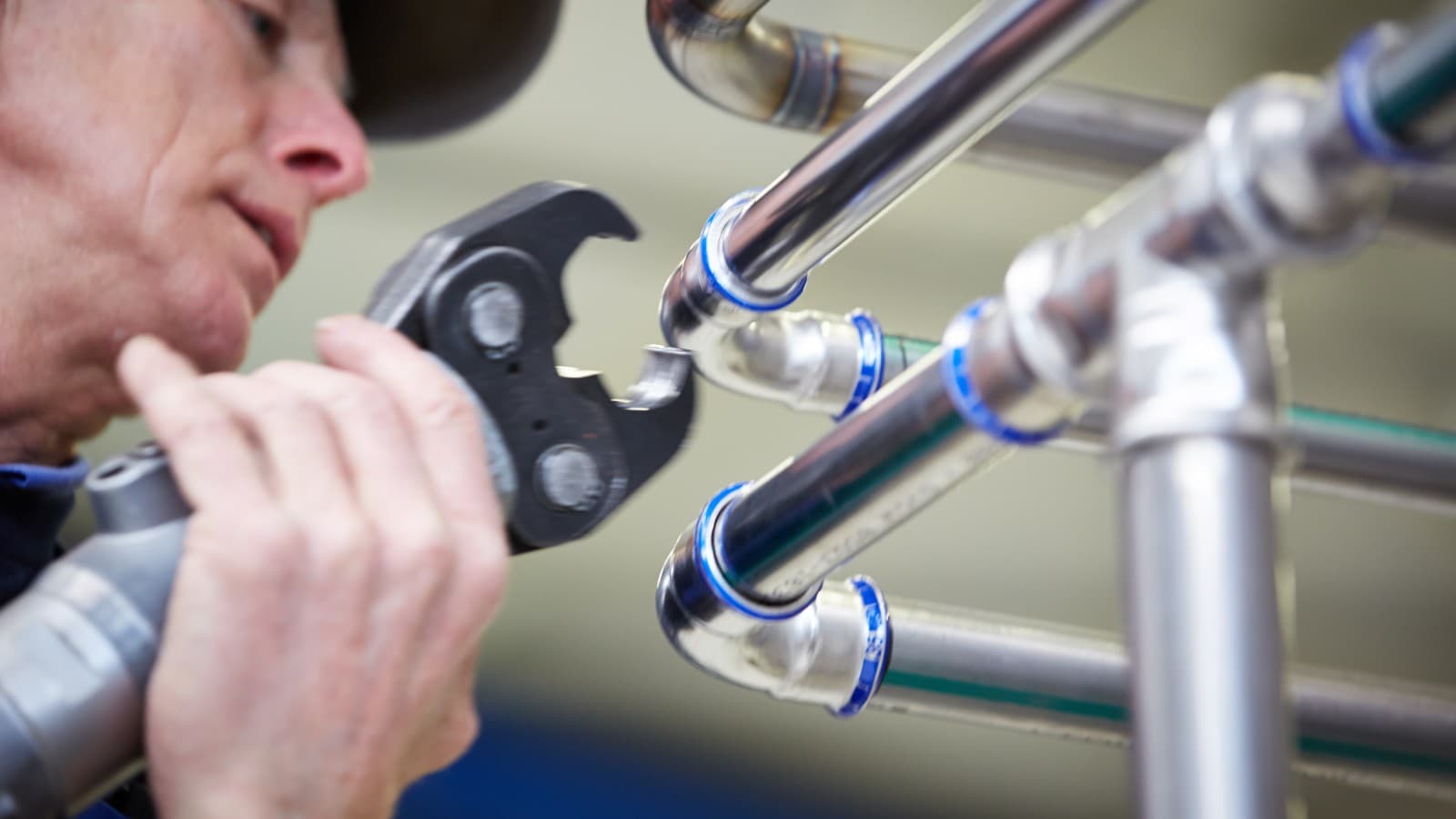

Installation
Pour l’installation de Geberit Mapress, Geberit propose un assortiment complet d'outils de sertissage, de mâchoires et de chaînes de sertissage.
Remarque: l’installation de Geberit Mapress d12 à d88,9 diffère de celle de Geberit Mapress d108.
Trouver le système de conduites adapté
Vous avez des questions? Nous sommes à votre disposition pour vous aider.
Nos spécialistes conseillent les planificateurs, les installateurs sanitaires et autres professionnels dans le cadre de leurs projets. Ils se feront un plaisir de vous renseigner sur la manière dont nos produits peuvent vous aider à relever au mieux les défis auxquels vous êtes actuellement confrontés.
Projets de référence
Où la saucisse est reine
L’hygiène est une priorité absolue dans la transformation des viandes. Geberit fournit des solutions industrielles éprouvées pour le projet de construction de Bell.

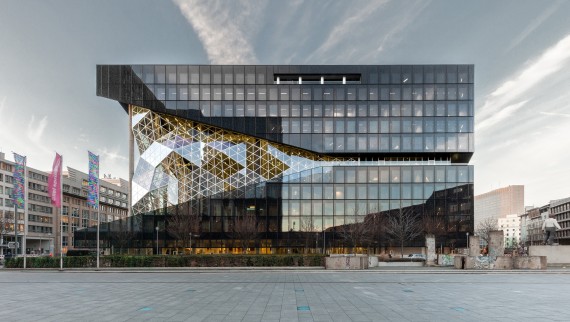

Palais des médias de Berlin
L'entreprise de médias allemande Axel Springer a construit un nouveau bâtiment exquis au cœur de Berlin en faisant appel au savoir-faire de Geberit.
Geberit dans la brise de mer turque
Le secteur de la construction navale est en plein essor en Turquie. Le système de conduite Geberit Mapress CuNiFe rend ici de bons services.
Questions fréquentes relatives à Geberit Mapress
Pour quels fluides puis-je utiliser les systèmes Geberit Mapress?
Geberit Mapress peut être utilisé pour différents fluides. Vous pouvez vérifier la résistance chimique de Gebert Mapress à différents fluides en quelques clics grâce à notre outil gratuit Geberit PipeSelect.
Les systèmes Geberit Mapress sont-ils homologués pour l’eau potable?
Geberit Mapress Acier Inoxydable est homologué pour les installations d’eau potable et dispose du certificat SVGW.
Quels sont les matériaux utilisés pour les joints de Geberit Mapress?
Les joints d’étanchéité suivants sont disponibles:
- CIIR noir: eau potable, chauffage, froid – large plage de températures
- FKM bleu: températures élevées, huiles, certains produits chimiques.
- HNBR jaune: gaz, huiles, froid – après validation.
Une partie des raccords de la gamme est fournie avec différents joints préinstallés. Les joints peuvent être facilement remplacés avant l’installation.
Le sertissage avec Geberit Mapress est-il plus rapide que le soudage?
Oui. Le sertissage est nettement plus rapide, car il ne nécessite ni travaux de soudage, ni temps de refroidissement, ni finitions. Cela permet de réduire considérablement les temps de montage et d’arrêt.
Quelle est la durée de vie d’un système serti?
Les systèmes de conduite sont conçus pour une durée de vie de 50 ans, à condition qu’ils soient utilisés avec les fluides appropriés et dans le respect des conditions d’utilisation prescrites.
La durée de vie peut être influencée par l’environnement et le type d’installation.
De quel contour de sertissage sont dotés les raccords Mapress?
Les raccords Geberit Mapress présentent un contour M (contour Mapress) et ne sont pas compatibles avec les outils pour contour V.
En savoir plus sur les outils de sertissage et leur compatibilité
Peut-on utiliser les mêmes outils de façonnage et de sertissage pour tous les systèmes Geberit Mapress?
Oui. Consultez la page outils de façonnage et de sertissage pour trouver toutes les informations nécessaires ainsi que des précisions sur la compatibilité.
Existe-t-il des adaptateurs entre Geberit Mapress et d’autres systèmes de conduites Geberit?
Oui. Il existe différents raccords intermédiaires pour Geberit Mepla et Geberit FlowFit.
Quels sont les certificats requis pour les installations de sprinklers?
En Suisse, ce sont les prescriptions de l’AEAI qui font autorité. Pour les installations de sprinklers, on utilise des normes et certifications reconnues comme VdS (Allemagne) et FM Global (FM Approvals), sous réserve qu’elles soient appliquées de manière systématique et acceptées par les autorités.
Domaines d’application des systèmes Geberit Mapress
- Le tuyau Geberit Mapress acier anoxydable 1.4401 et les raccords conviennent pour les installations de sprinklers (humides et secs) ainsi que pour les conduites d’eau d’extinction.
- Geberit Mapress Acier carbone avec tuyau galvanisé à l’intérieur et à l’extérieur est homologué pour les installations de sprinklers humides.
- Geberit Mapress Therm peut, sur demande, être validé pour des installations de sprinklers dans le cadre de projets spécifiques.
