Geberit Mapress acier carbone pour circuits fermés
La solution économique

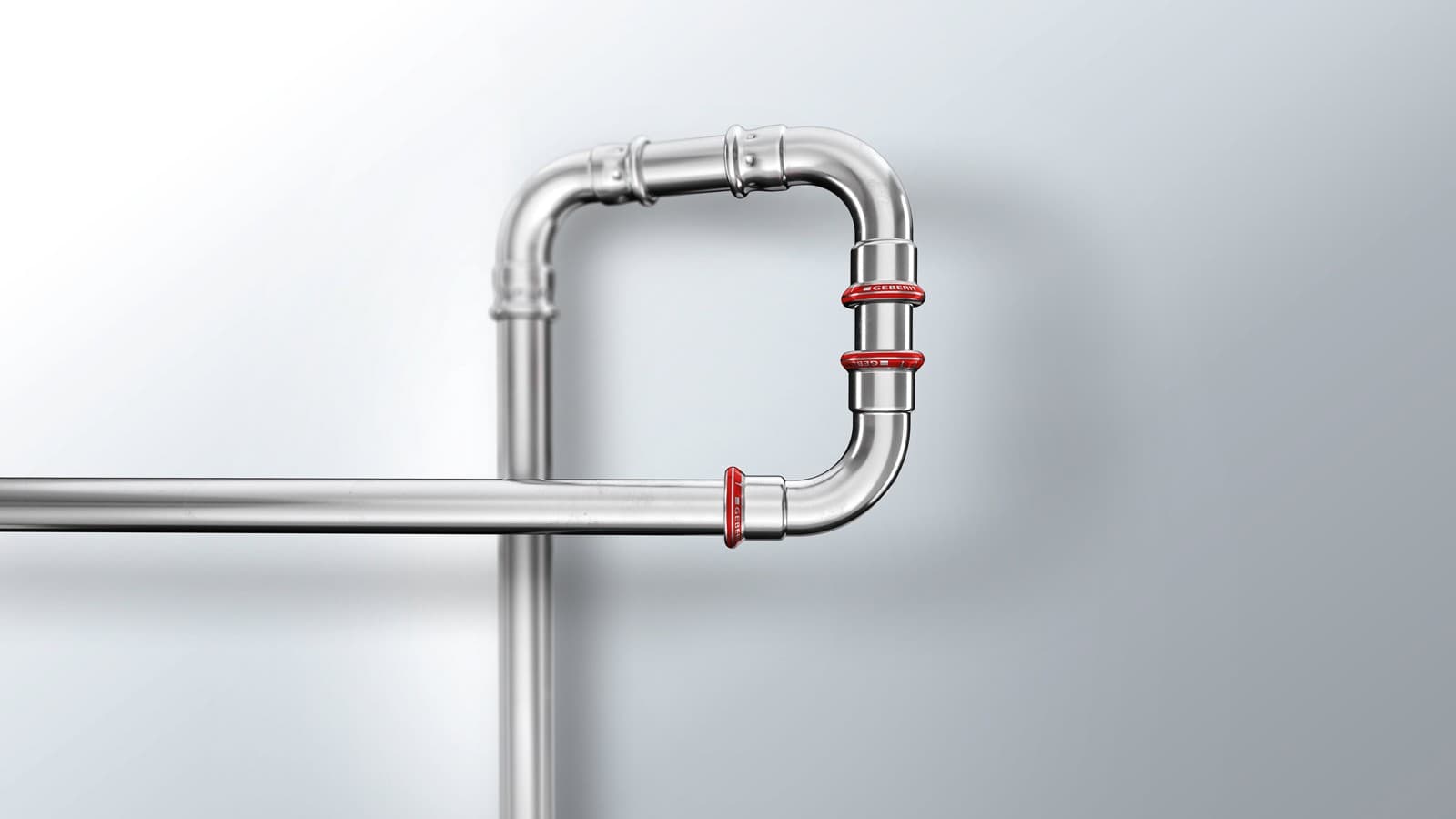

Geberit Mapress acier carbone est la solution économique pour les systèmes de conduites en circuit fermé.
Le système de sertissage éprouvé permet un montage rapide et sûr sans soudage.
La gamme exhaustive de tuyaux, de raccords et de joints d’étanchéité offre une grande flexibilité, de la construction de logements jusqu’aux installations industrielles.
Principales applications et domaines d’utilisation
Geberit Mapress acier carbone est adapté à diverses applications et, contrairement à d’autres matériaux, se distingue par son prix attractif.
Installations de chauffage
Geberit Mapress acier carbone est parfait pour la distribution de chaleur dans les installations de chauffage en circuit fermé.

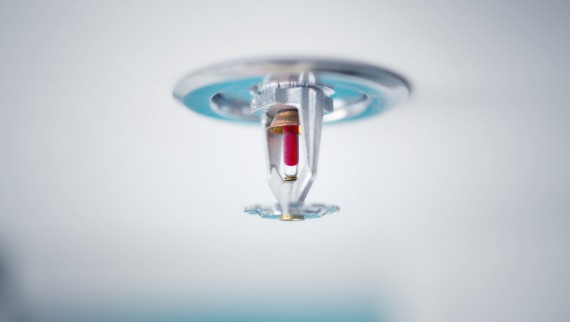

Systèmes de sprinkler humide
Geberit Mapress acier carbone, avec tuyau galvanisé à l’intérieur et à l’extérieur, est testé et homologué pour les installations de sprinkler humide.
Carburants et huiles
Geberit Mapress acier carbone est adapté et homologué pour le fioul domestique, le diesel ainsi que pour les huiles pour moteurs, engrenages et lubrifiantes.
Air comprimé
Geberit Mapress acier carbone peut être utilisé pour la distribution d’air comprimé, en fonction de la qualité d’air requise.
Avantages de Geberit Mapress acier carbone Un revêtement adapté à chaque application

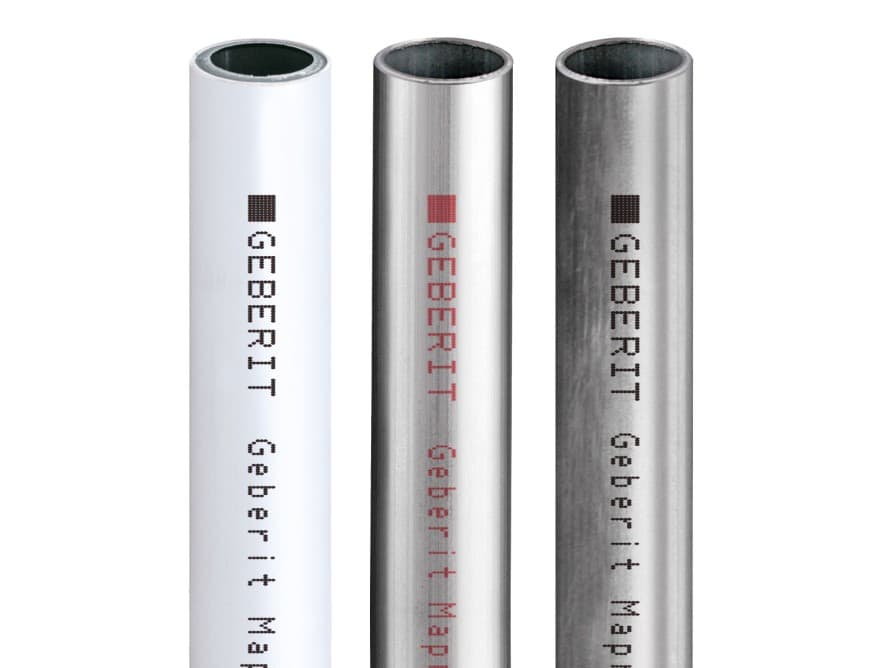

Les tuyaux Geberit Mapress acier carbone sont disponibles avec revêtement en PP, galvanisés à l’extérieur ou galvanisés à l’intérieur et à l’extérieur.
Geberit Mapress acier carbone galvanisé à l’extérieur: la galvanisation offre une protection éprouvée contre la corrosion extérieure et rend le système particulièrement économique. Une solution robuste pour les circuits d’eau fermés et les installations industrielles.
Geberit Mapress acier carbone galvanisé à l’intérieur et à l’extérieur: pour une sécurité maximale, la galvanisation intégrale offre une protection fiable contre la corrosion intérieure et extérieure. Idéal pour les applications exigeantes comme les installations de sprinkler humide ou d’air comprimé.
Geberit Mapress acier carbone avec revêtement PP: la version avec revêtement PP peut être utilisée comme alternative au tuyau galvanisé à l’extérieur. Le revêtement en PP offre une protection supplémentaire lors de la pose dans des zones présentant une humidité résiduelle, par exemple dans la chape.
Geberit Mapress acier carbone en bref
Faits et chiffres
Vue d’ensemble de l’assortiment
- 11 diamètres nominaux de d12 à d108
- Environ 450 raccords
- Tuyaux en acier carbone avec revêtement en matière synthétique; galvanisés à l’extérieur et galvanisé à l’intérieur et à l’extérieur
- Large gamme de raccords sur d’autres systèmes
- Raccords intermédiaires sur Geberit FlowFit, Geberit PushFit et Geberit Mepla
Dimensions
Dimensions de tuyaux disponibles
| Diamètre nominal (DN) | Dimension (mm) | Geberit Mapress acier carbone avec revêtement PP | Geberit Mapress acier carbone galvanisé à l’extérieur | Geberit Mapress acier carbone galvanisé à l’intérieur et à l’extérieur |
|---|---|---|---|---|
| 10 | 12 | |||
| 12 | 15 | |||
| 15 | 18 | |||
| 20 | 22 | |||
| 25 | 28 | |||
| 32 | 35 | |||
| 40 | 42 | |||
| 50 | 54 | |||
| 65 | 76,1 | |||
| 80 | 88,9 | |||
| 100 | 108 |
Tuyaux

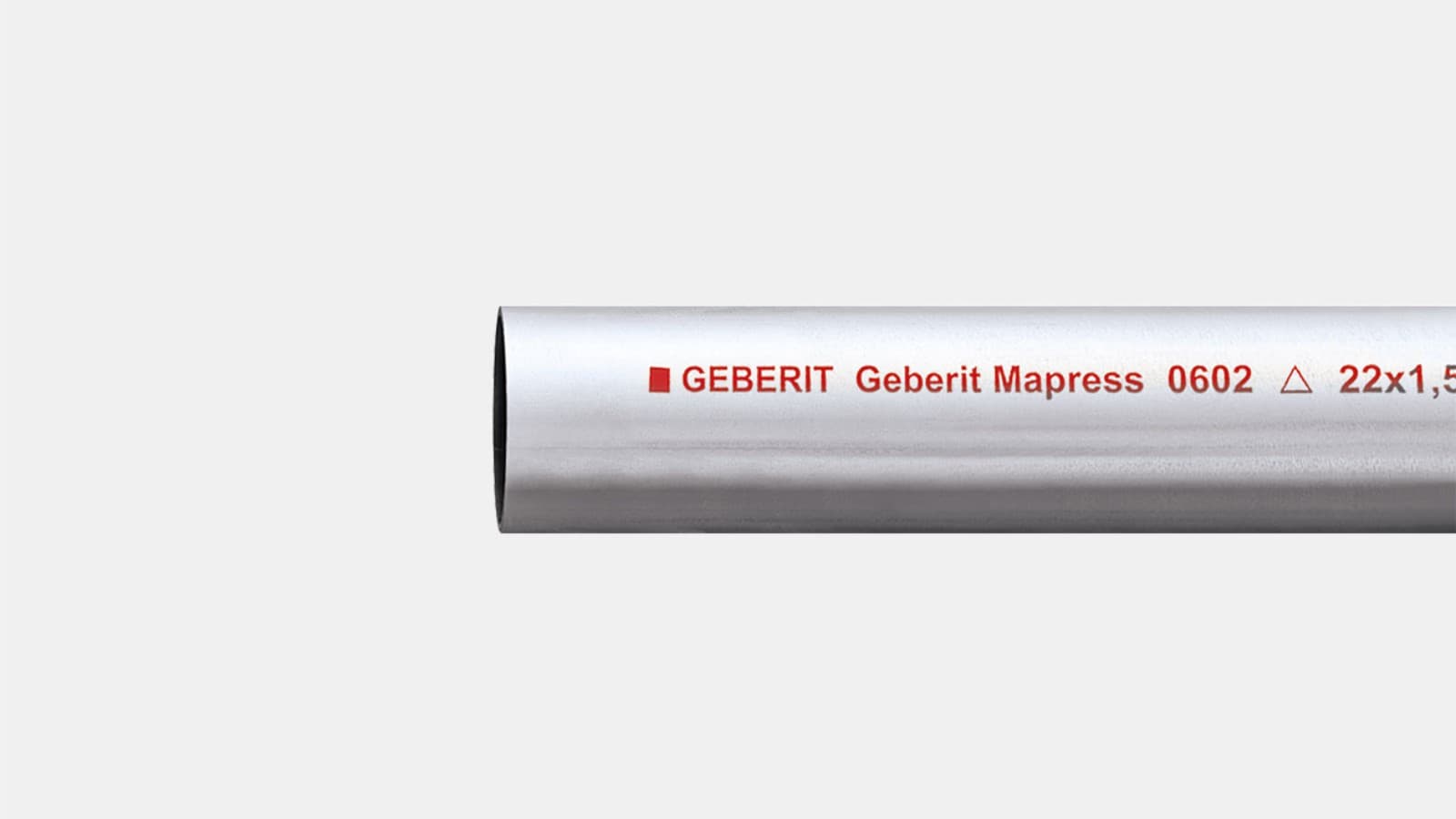

Tuyau Geberit Mapress acier carbone, galvanisé à l’extérieur
- Idéal pour des installations économiques
- Acier non allié 1.0034
- Protection anticorrosion par galvanisation à l’extérieur
- Identification par marquage rouge
- Disponible dans les dimensions d12 à d108
Assortiment de tuyaux
Tuyau Geberit Mapress acier carbone avec revêtement en matière synthétique en PP
- Idéal pour une pose encastrée, p. ex. dans la chape
- Acier non allié 1.0034
- Protection anticorrosion par revêtement en polypropylène (PP), blanc crème (RAL 9001)
- Disponible dans les dimensions d12 à d54

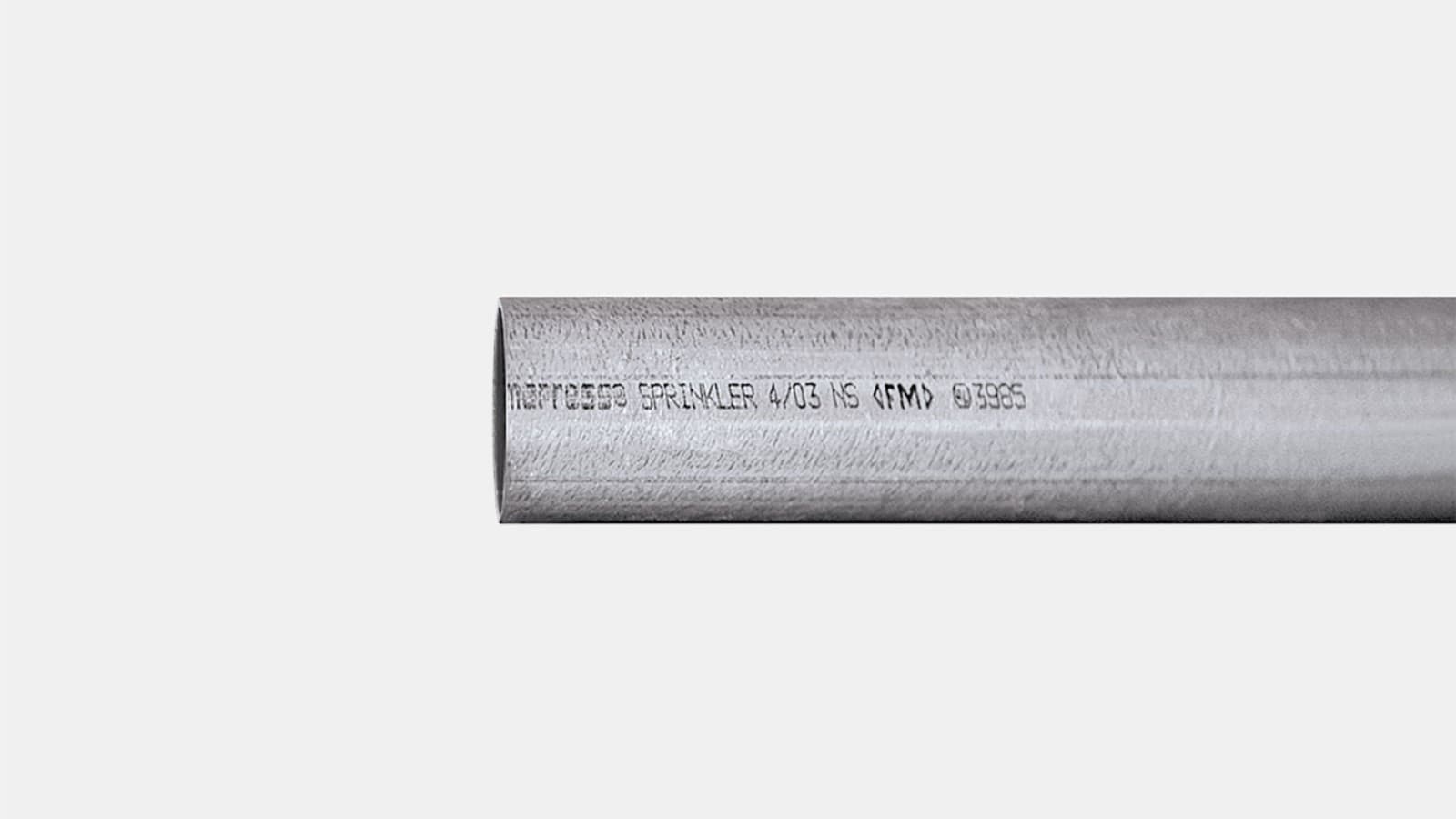

Tuyau Geberit Mapress acier carbone, galvanisé à l’intérieur et à l’extérieur
- Spécialement conçu pour les installations sprinkler humide et l’air comprimé
- Certification VdS pour sprinkler «humide»
- Label de qualité «FM Approved» pour les systèmes de sprinkler
- Acier non allié 1.0215
- Protection anticorrosion par galvanisation à l’intérieur et à l’extérieur
- Identification par marquage noir
- Disponible dans les dimensions d15 à d108
Raccords
Raccords disponibles

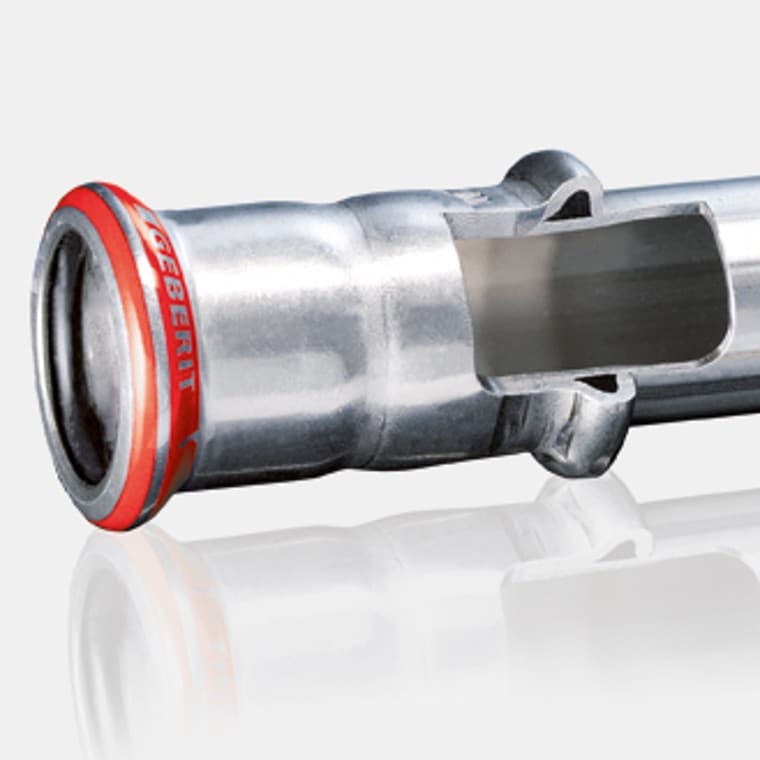

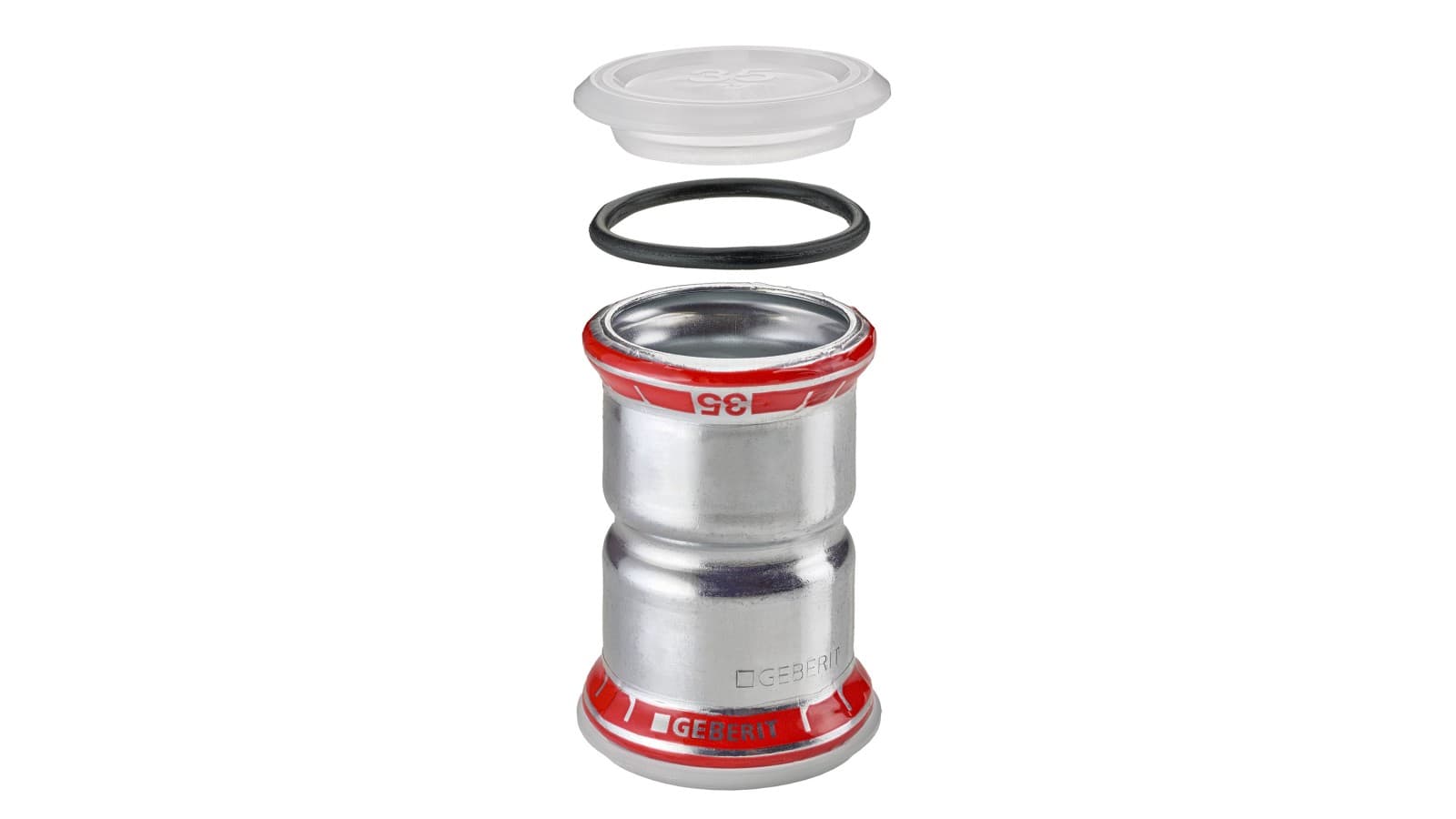

Raccords à sertir Geberit Mapress acier carbone
- Raccords en acier carbone (acier non allié 1.0034) galvanisés à l’extérieur dotés d’une couche de protection chromée supplémentaire

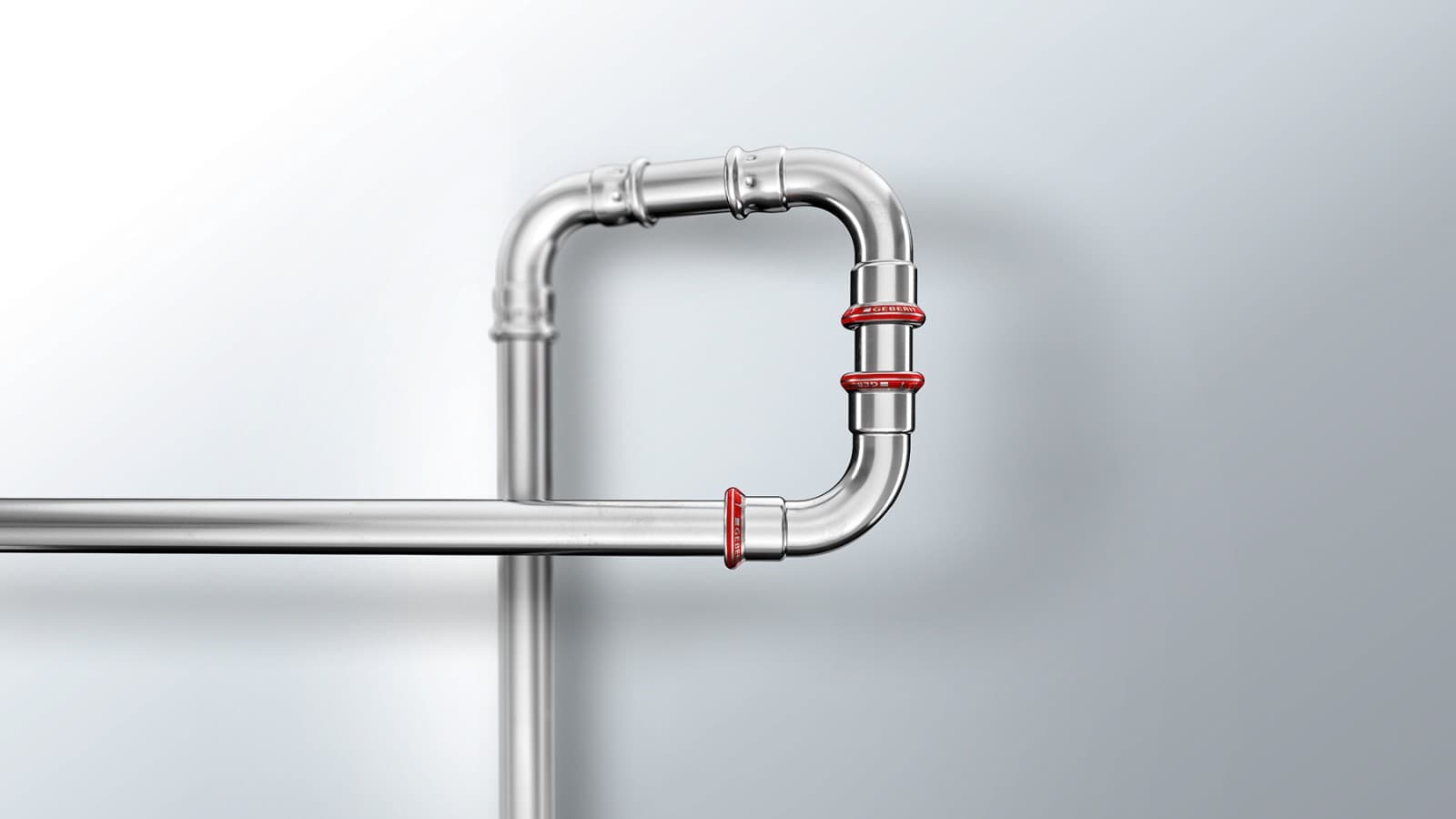

- Indicateur de sertissage permettant de contrôler le sertissage, avec marquage spécifique au matériau (rouge pour l’acier carbone) et indication de la dimension
- Les raccords non sertis présentent des fuites et sont donc immédiatement détectables lors de l’essai de pression
- Bouchons de protection contre les salissures pendant le transport et le montage
- Joint d’étanchéité CIIR noir
- Plus de 450 raccords dans l’assortiment
- Disponibles dans les dimensions d12 à d108
Joints d’étanchéité
Joints d’étanchéité disponibles
Les raccords Geberit Mapress acier carbone sont équipés d’usine de joints d’étanchéité CIIR noir. Les joints peuvent être facilement remplacés si nécessaire. Les informations suivantes concernent le tube Geberit Mapress acier carbone galvanisé à l’extérieur en combinaison avec des raccords Mapress acier carbone.
Il convient de se référer à la vue d’ensemble des utilisations de l’assortiment Geberit Mapress acier carbone.

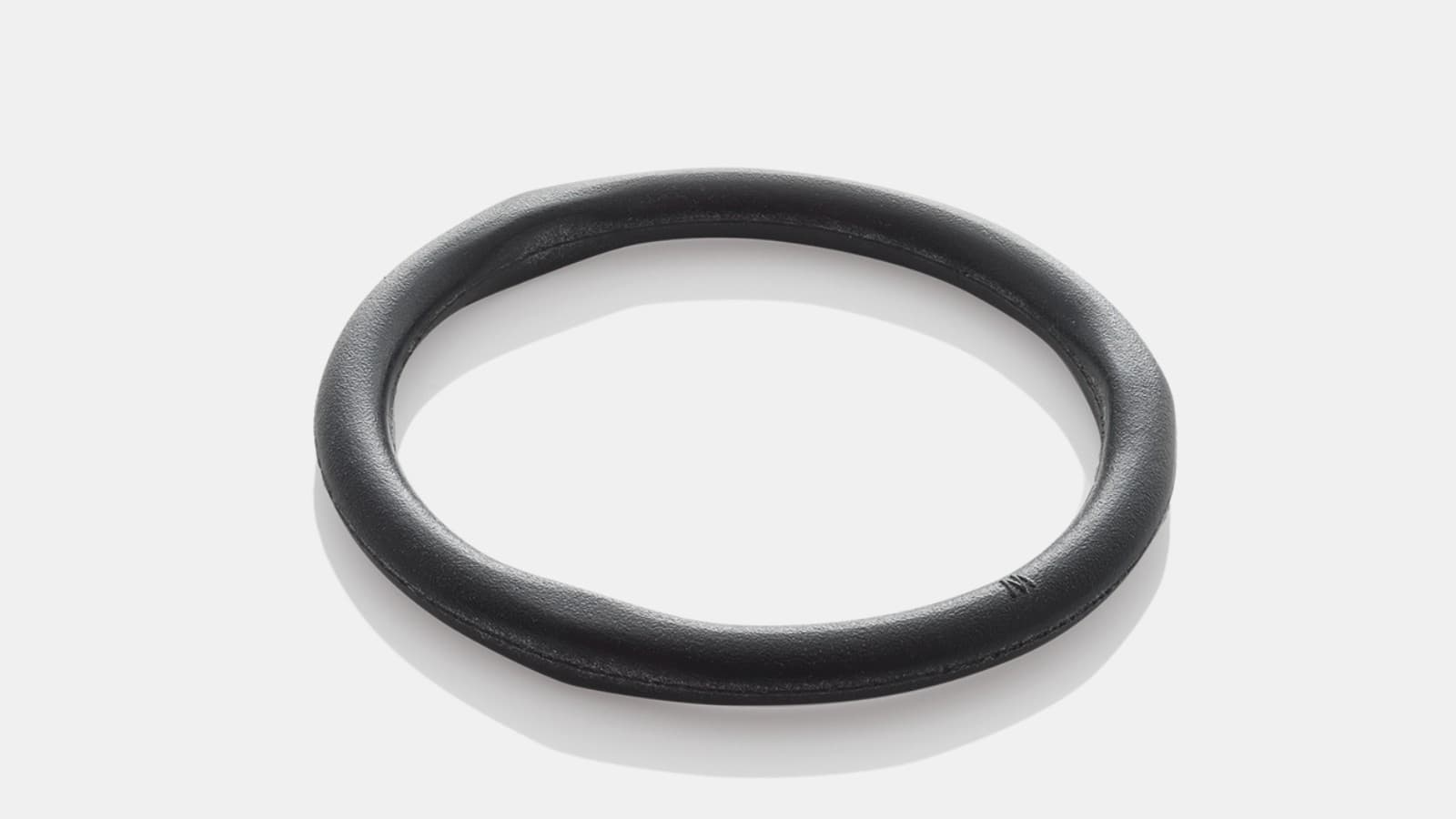

Joint d’étanchéité CIIR noir
Les applications courantes de Geberit Mapress acier carbone avec joint d’étanchéité CIIR noir englobent:
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de refroidissement avec antigel
- Eau de chauffage urbain ≤ 120°C
- Sprinkler (humide)
- Air comprimé (classe de pureté d’huile 0–3)
- Gaz inertes

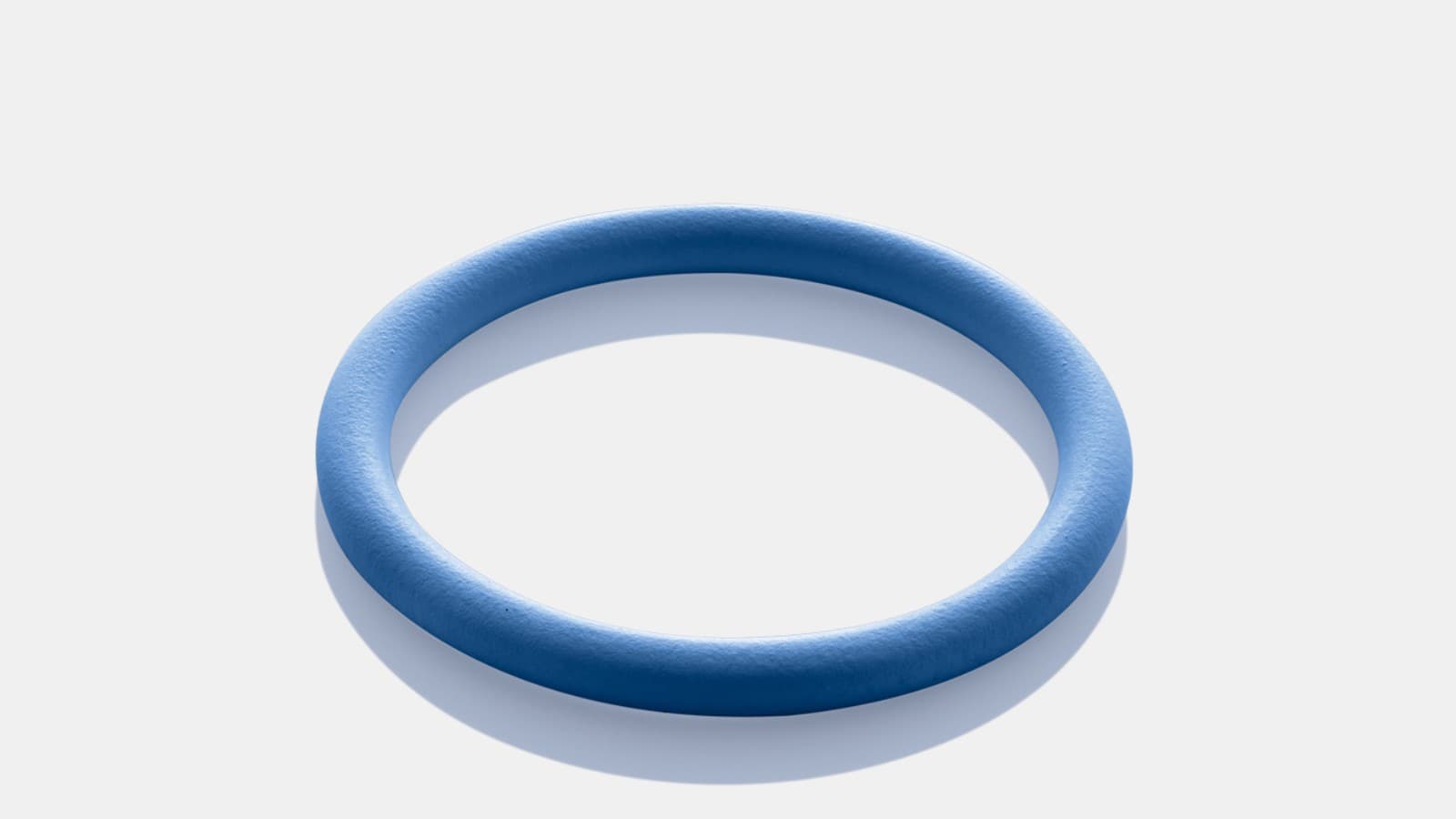

Joint d’étanchéité FKM bleu
Les applications courantes de Geberit Mapress acier carbone avec joint d’étanchéité FKM bleu englobent:
- Eau de chauffage urbain ≤ 140°C
- Fluide caloporteur (solaire)
- Huiles minérales
- Carburants
- Air comprimé (classe de pureté d’huile 0–X)
En fonction du fluide utilisé, il convient de remplacer le joint plat standard en EPDM par un joint plat adapté au niveau des raccords vissés. Le choix définitif et la validation, ainsi que les températures et pressions de service maximales, se fondent sur la vue d’ensemble des utilisations Geberit Mapress acier carbone.
Joint plat EPDM noir
Fluides liquides
- Eau de chauffage (utiliser uniquement des inhibiteurs homologués)
- Eau de refroidissement sans antigel (0-100°C)
- Eau d’extinction (humide)
- Sprinkler (humide)
Fluides gazeux
- Air comprimé (classe de pureté d’huile 0–3)
- Gaz inertes (p. ex., azote)
Joint plat FPM vert
Fluides liquides
- Eau de chauffage urbain ≤ 120°C (utiliser uniquement des inhibiteurs homologués)
- Sprinkler (humide)
- Fluide caloporteur (solaire)
- Huiles minérales et lubrifiantes
- Carburants (p. ex., diesel) (sur demande)
Fluides gazeux
- Air comprimé (classe de pureté d’huile 0–X)
Joint plat matériau composite en fibres
Fluides liquides
- Eau de refroidissement et de chauffage avec antigel -30° à +120°C
- Eau de chauffage urbain ≤ 140°C
- Sprinkler (humide)
Fluides gazeux
- Air comprimé (classe de pureté d’huile 0–X)
Déclaration Environnementale Produit
Déclaration Environnementale Produit (DEP)
Les Déclarations Environnementales Produits («Environmental Product Declarations» ou EPD), améliorent la transparence et permettent de comparer les produits en fonction de leur empreinte environnementale.
Des DEP sont disponibles pour les tubes et les raccords Geberit Mapress acier carbone les plus courants:
- Tubes Geberit Mapress acier carbone
- Raccords Geberit Mapress acier carbone
Installation
Montage du système
Pour l’installation de Geberit Mapress, Geberit propose une gamme complète de sertisseuses, de mâchoires et de chaînes de sertissage.
Remarque: le montage des tubes Geberit Mapress d12 à d88,9 diffère de celui des tubes Geberit Mapress d108.
Trouver le système de conduites adapté
Gamme de produits Geberit Mapress acier carbone Articles, informations techniques et plus encore
Vous avez des questions? Nous sommes à votre disposition pour vous aider.
Nos spécialistes conseillent les planificateurs, les installateurs sanitaires et autres professionnels dans le cadre de leurs projets. Ils se feront un plaisir de vous renseigner sur la manière dont nos produits peuvent vous aider à relever au mieux les défis auxquels vous êtes actuellement confrontés.
Questions fréquentes relatives à Geberit Mapress acier carbone
Dans quels cas Geberit Mapress acier carbone est-il la solution idéale?
Geberit Mapress acier carbone est adapté aux circuits fermés dans les installations de chauffage, de refroidissement et industrielles. L’acier carbone est plus économique que d’autres matériaux dans les réseaux de conduites de grandes dimensions.
Utilisez l'outil Geberit PipeSelect pour vérifier la résistance chimique à différents fluides et obtenir en quelques clics une réponse fiable quant à la compatibilité de Geberit Mapress acier carbone avec votre application.
Existe-t-il des consignes de montage spécifiques pour les installations exposées à la corrosion?
Oui. Pour les installations exposées à la corrosion, une mise en œuvre soignée, l'utilisation de fluides pauvres en oxygène, des combinaisons de matériaux adaptées et le respect des instructions de montage et d’exploitation de Geberit Mapress acier carbone sont essentiels.
Dans quels cas ne faut-il pas utiliser Geberit Mapress acier carbone?
Geberit Mapress acier carbone n’est pas adapté pour l’eau potable, les circuits ouverts ou les systèmes soumis à un apport permanent d’oxygène.
L’acier carbone peut-il être combiné avec d’autres matériaux?
Nous déconseillons d’utiliser Geberit Mapress acier carbone en combinaison avec d’autres matériaux.
