Geberit Mapress acier inoxydable pour de nombreux fluides liquides et gazeux
Résistant à la corrosion et polyvalent

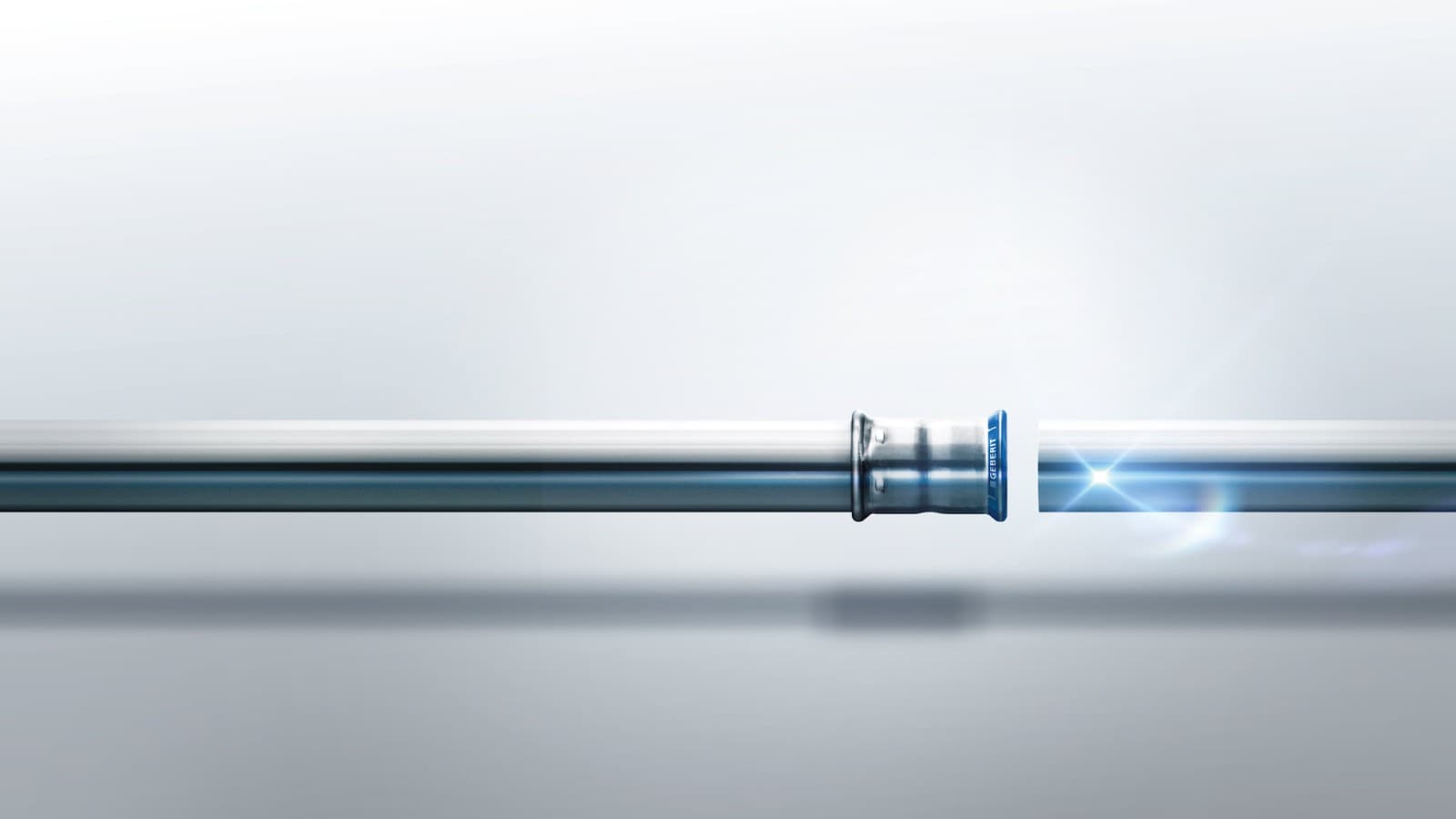

Geberit Mapress acier inoxydable est un système d’alimentation performant qui peut être utilisé pour divers fluides liquides et gazeux – même agressifs. Geberit applique les exigences les plus strictes pendant le processus de fabrication. La haute teneur en molybdène par exemple garantit une résistance à la corrosion particulièrement élevée.
Grâce à la large gamme de raccords à sertir et de diamètres de tuyaux allant de d12 à d108, ainsi qu’aux différents joints d’étanchéité, il est possible de couvrir non seulement la technique du bâtiment, mais aussi presque tous les autres domaines d’application, comme les installations solaires et industrielles.
Principales applications et domaines d’utilisation pour le systèmes de conduites en acier inoxydable à haute résistance à la corrosion
Geberit Mapress acier inoxydable est adapté aux fluides liquides et gazeux:
Ouvrir la vue d’ensemble des applications pour les fluides liquides
Ouvrir la vue d’ensemble des applications pour les fluides gazeux
Eau potable
Geberit Mapress acier inoxydable est un excellent choix lorsque l’hygiène et la résistance à la corrosion sont des critères essentiels.
Air comprimé
Geberit Mapress acier inoxydable est la solution universelle pour les conduites d’air comprimé – avec des joints d’étanchéité adaptés à toutes les qualités d’air comprimé.
Carburants et huiles
Geberit Mapress acier inoxydable est adapté et homologué pour le fioul domestique, le diesel ainsi que pour les huiles pour moteurs, engrenages et lubrifiantes.
Chauffage et refroidissement
Alimentation sûre et fiable en eau de refroidissement et de chauffage.
Gaz industriels
Geberit Mapress acier inoxydable (gaz) dispose de toutes les homologations requises pour les gaz combustibles.

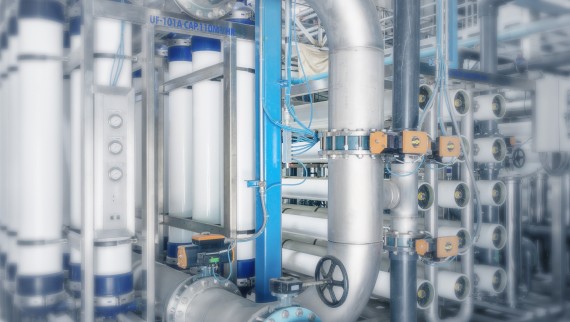

Eaux traitées
Le système de sertissage Geberit Mapress acier inoxydable est adapté et utilisable pour presque toutes les eaux traitées, telles que les eaux adoucies ou déminéralisées ainsi que les eaux pures avec des conductivités ≥ 0,1 μS/cm.
Sprinkler et eau d’extinction
Geberit Mapress acier inoxydable 1.4401 est testé et homologué pour les installations de sprinkler humide et sec, notamment par VdS et FM.

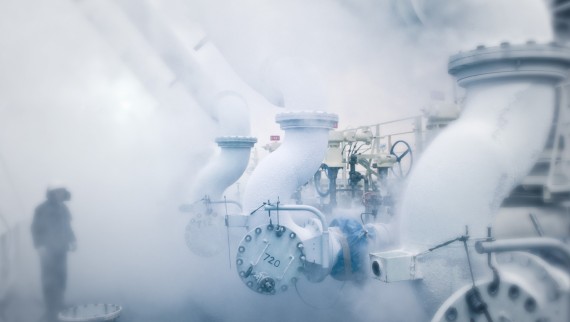

Vapeur saturée
Geberit Mapress acier inoxydable 1.4401 est adapté à la vapeur saturée et aux condensats jusqu’à une température de 155°C et une pression de 5,5 bar.
Caractéristiques de Geberit Mapress Acier Inoxydable Polyvalent – pour de nombreuses applications

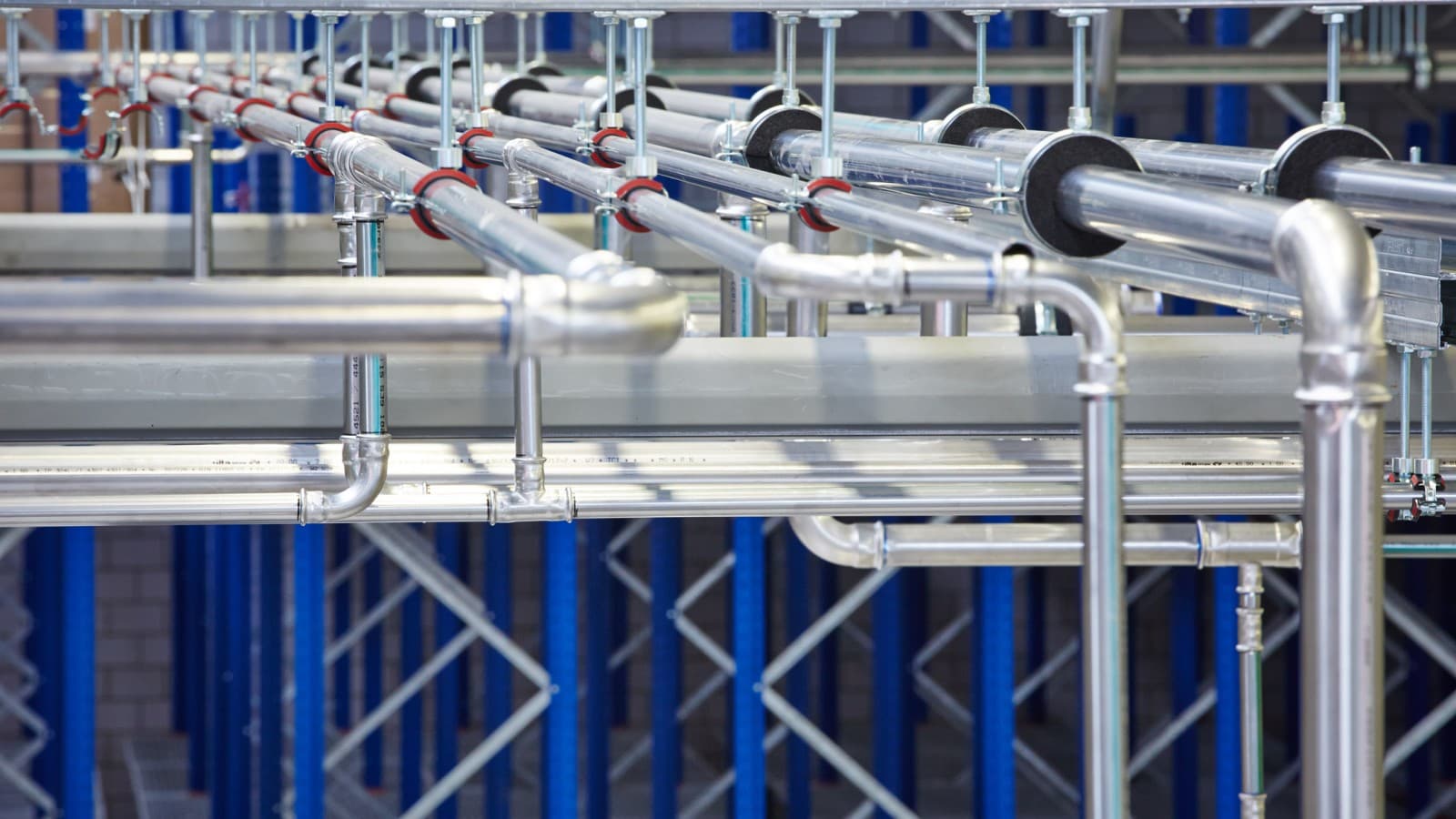

Utilisation polyvalente dans la technique du bâtiment et l’industrie
Grâce à la large gamme de dimensions de tuyaux allant de d12 à d108, aux propriétés de l’acier inoxydable et aux différents joints d’étanchéité disponibles, le système couvre non seulement la technique du bâtiment, mais aussi de nombreux domaines d’application dans la construction d’installations industrielles.
Adapté aux gaz combustibles
Geberit Mapress acier inoxydable peut être utilisé pour différentes applications de gaz. Un assortiment complet de raccords à sertir avec joint d’étanchéité HNBR jaune, dotés d’un marquage et de capes de protection jaunes sont proposés pour l’utilisation avec des gaz combustibles.
Exemples de gaz combustibles:
- Gaz naturel
- Gaz liquéfiés, comme le propane ou le butane
- Biogaz
Le robuste système de conduites Geberit Mapress acier inoxydable peut être utilisé pour des pressions de service allant jusqu’à 25 bar (en fonction du diamètre du tuyau).
Haute résistance à la corrosion
Geberit Mapress Acier Inoxydable est un système de tuyauterie très fiable, adapté à une multitude d’applications. Les tubes et les raccords à sertir sont fabriqués en acier inoxydable et se distinguent par leur haute résistance à la corrosion et leur hygiène.
Geberit Mapress Acier Inoxydable est adapté à la désinfection thermique et chimique, tant dans le cadre des mesures prescrites par les directives et réglementations en vigueur qu’en cas de contamination avérée du réseau.
La composition optimale des composants d’alliage garantit une haute sécurité tant du matériau que du système. Les tubes et raccords du système Geberit Mapress Acier Inoxydable 1.4401 ont une teneur en molybdène d’au moins 2,3 % et sont donc extrêmement résistants à la corrosion.
Geberit Mapress acier inoxydable en bref
Faits et chiffres
Vue d’ensemble de l’assortiment
- 11 diamètres nominaux de d12 à d108
- Environ 500 raccords
- Tuyaux 1.4401 (CrNiMo)
- Tuyaux 1.4521 (CrMoTi)
- Raccord intermédiaire avec MasterFix pour un raccordement à visser sûr et sans outil des robinetteries Geberit
- Large gamme de raccords sur d’autres systèmes
- Raccords pour Geberit FlowFit, Geberit PushFit et Geberit Mepla
Dimensions
Dimensions de tuyaux disponibles
| Diamètre nominal DN | Dimension (mm) | Tuyau Geberit Mapress acier inoxydable 1.4401 | Tuyaux Geberit Mapress acier inoxydable 1.4521 |
|---|---|---|---|
| 10 | 12 | ||
| 12 | 15 | ||
| 15 | 18 | ||
| 20 | 22 | ||
| 25 | 28 | ||
| 32 | 35 | ||
| 40 | 42 | ||
| 50 | 54 | ||
| 65 | 76,1 | ||
| 80 | 88,9 | ||
| 100 | 108 |
Tuyaux
Tuyaux disponibles

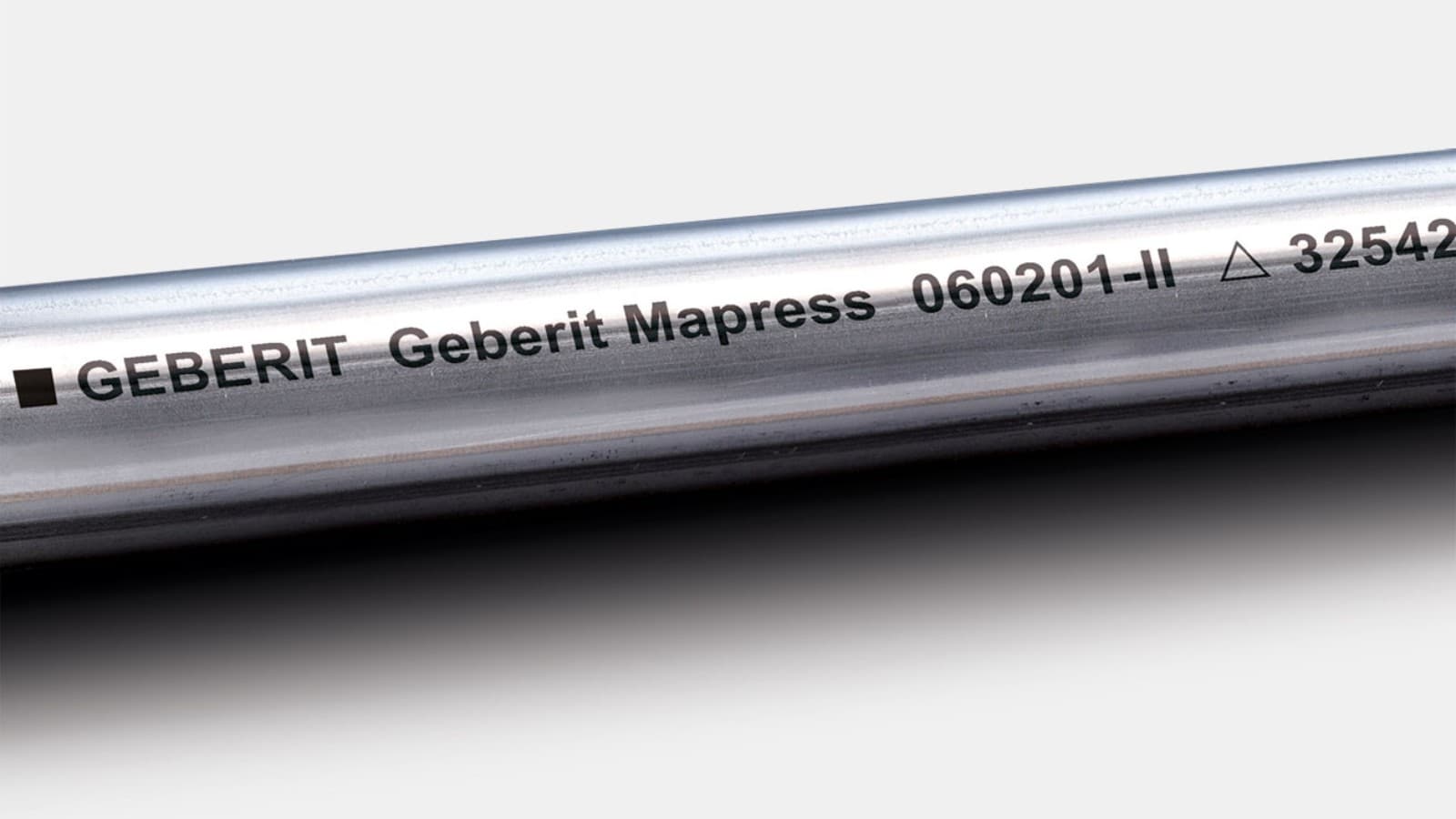

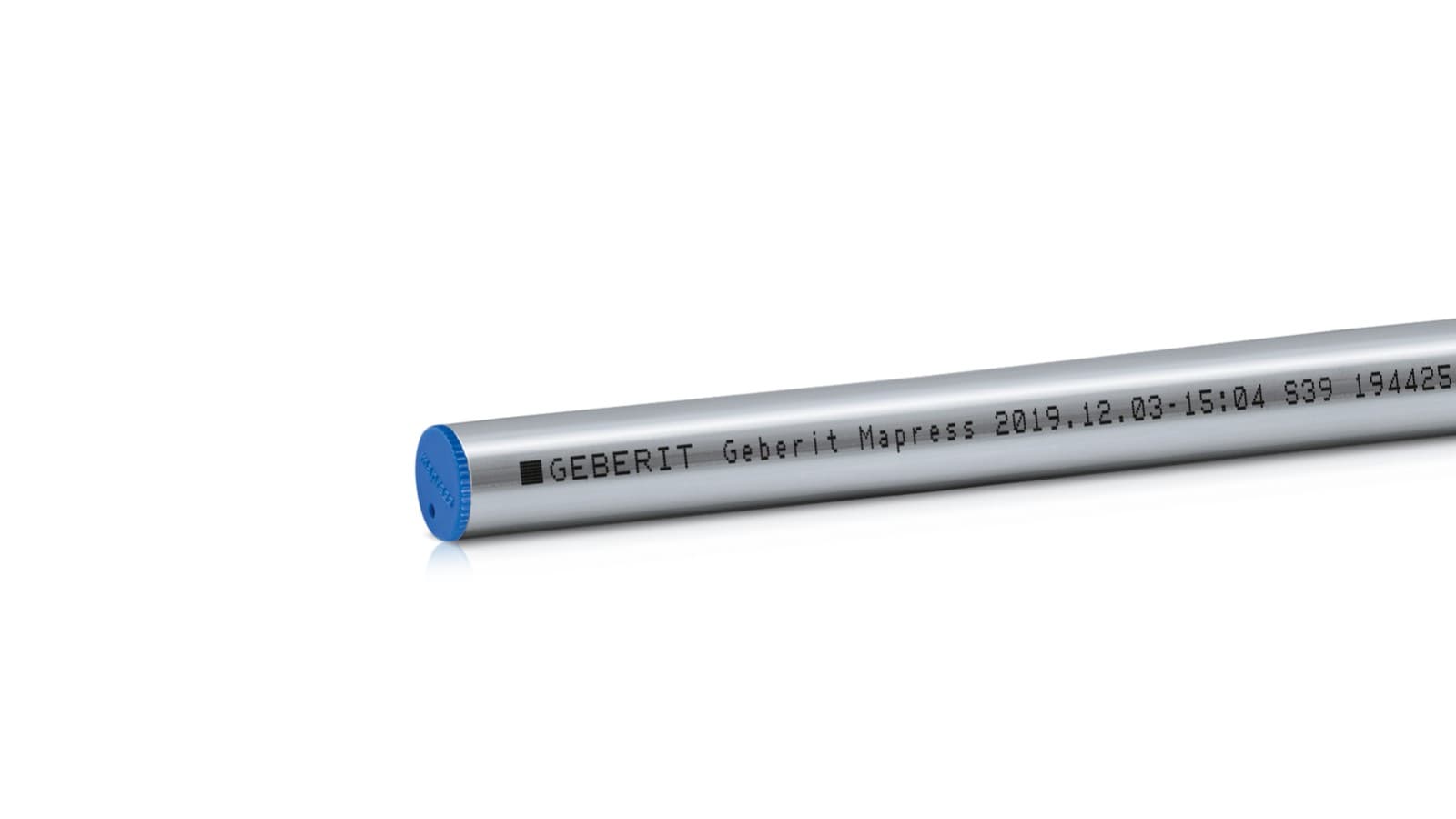

Tuyaux Geberit Mapress acier inoxydable 1.4401(CrNiMo)
- Forte teneur en molybdène pour une stabilité et une résistance optimale à la corrosion.
- Traitement thermique et mécanique spécifique des tuyaux pour créer un matériau homogène de grande qualité.
- Fabrication soignée, garante d’une formabilité optimale et l'étanchéité nécessaire à long terme.
- Surfaces lisses garantissant un ajustement parfait des joints d’étanchéité et des caractéristiques hygiéniques optimales.
- Bouchon de protection bleu pour protéger le tuyau contre la poussière et les saletés
- Dimensions disponibles de d12 à d108

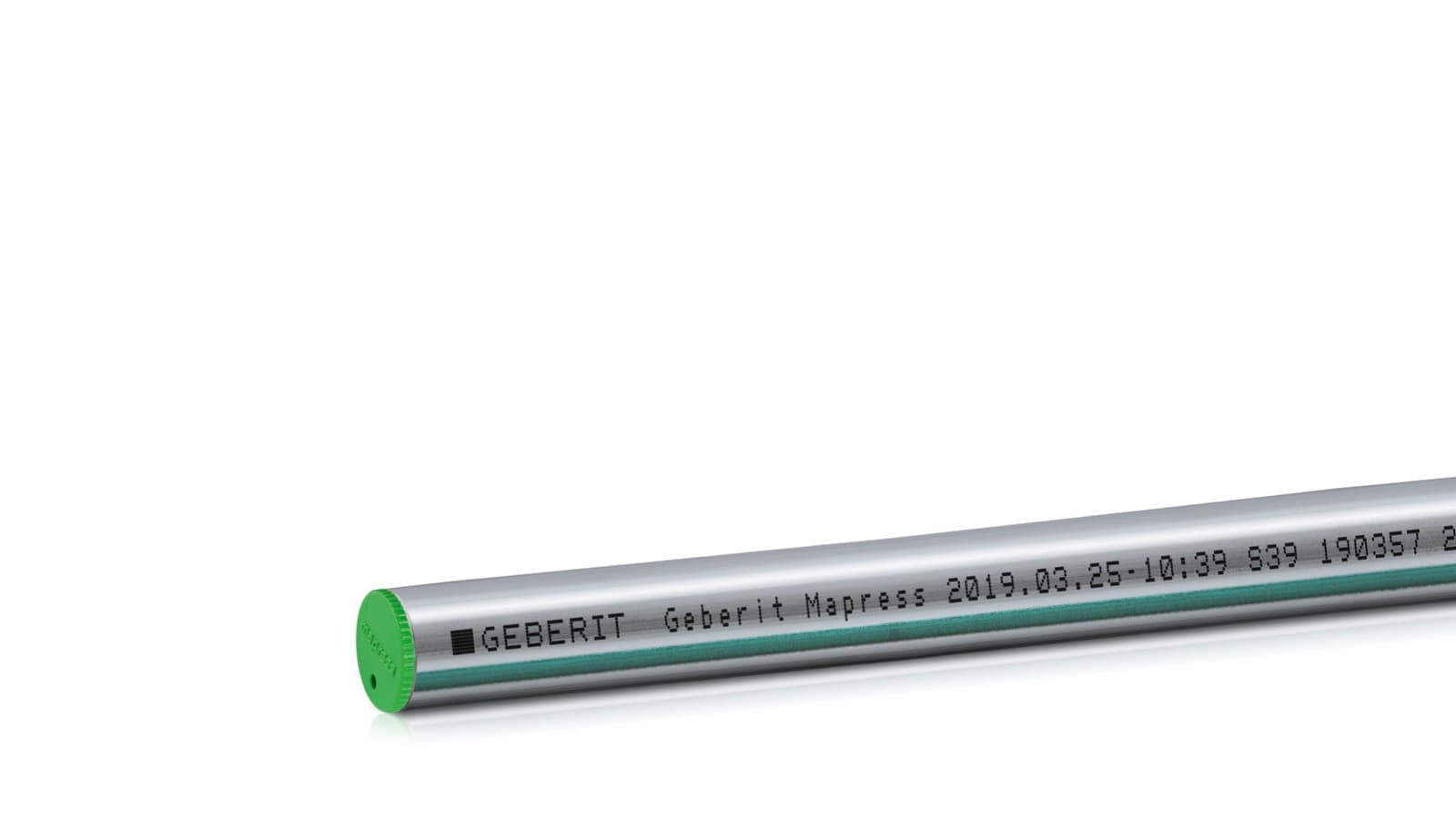

Tuyau Geberit Mapress acier inoxydable 1.4251 (CrMoTi)
- Alternative économique aux matériaux classiques pour les installations d’eau potable hygiéniques
- Ligne verte le long du tuyau pour l’identification
- Bouchon de protection vert pour protéger le tuyau contre la poussière et les saletés
- Dimensions disponibles de d12 à d54
Raccords
Raccords disponibles

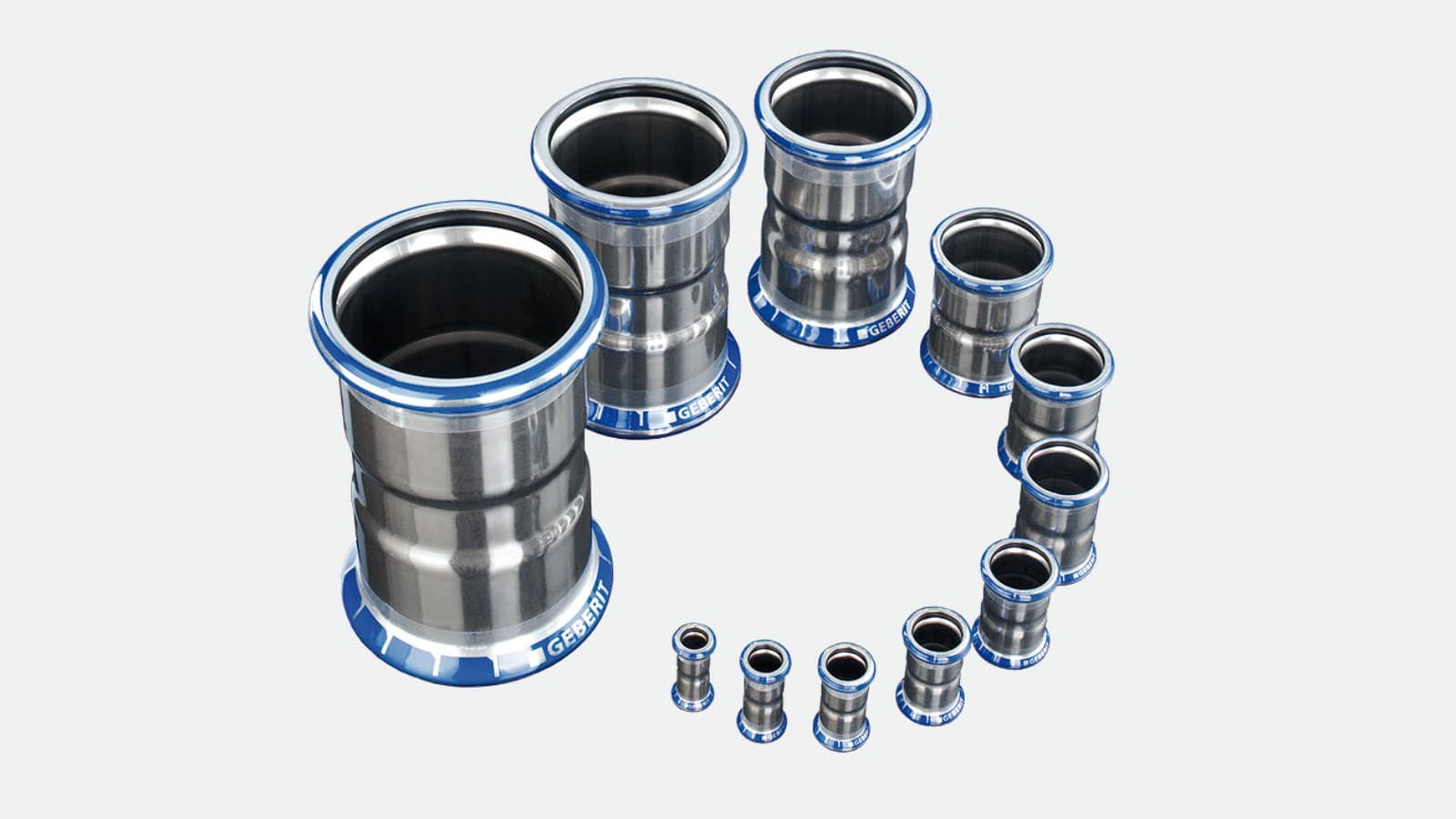

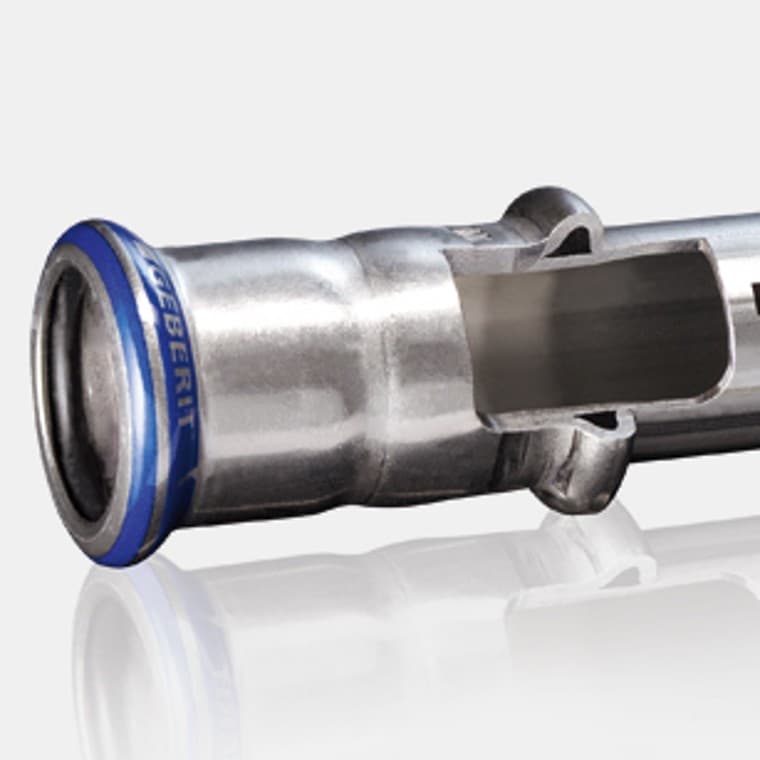

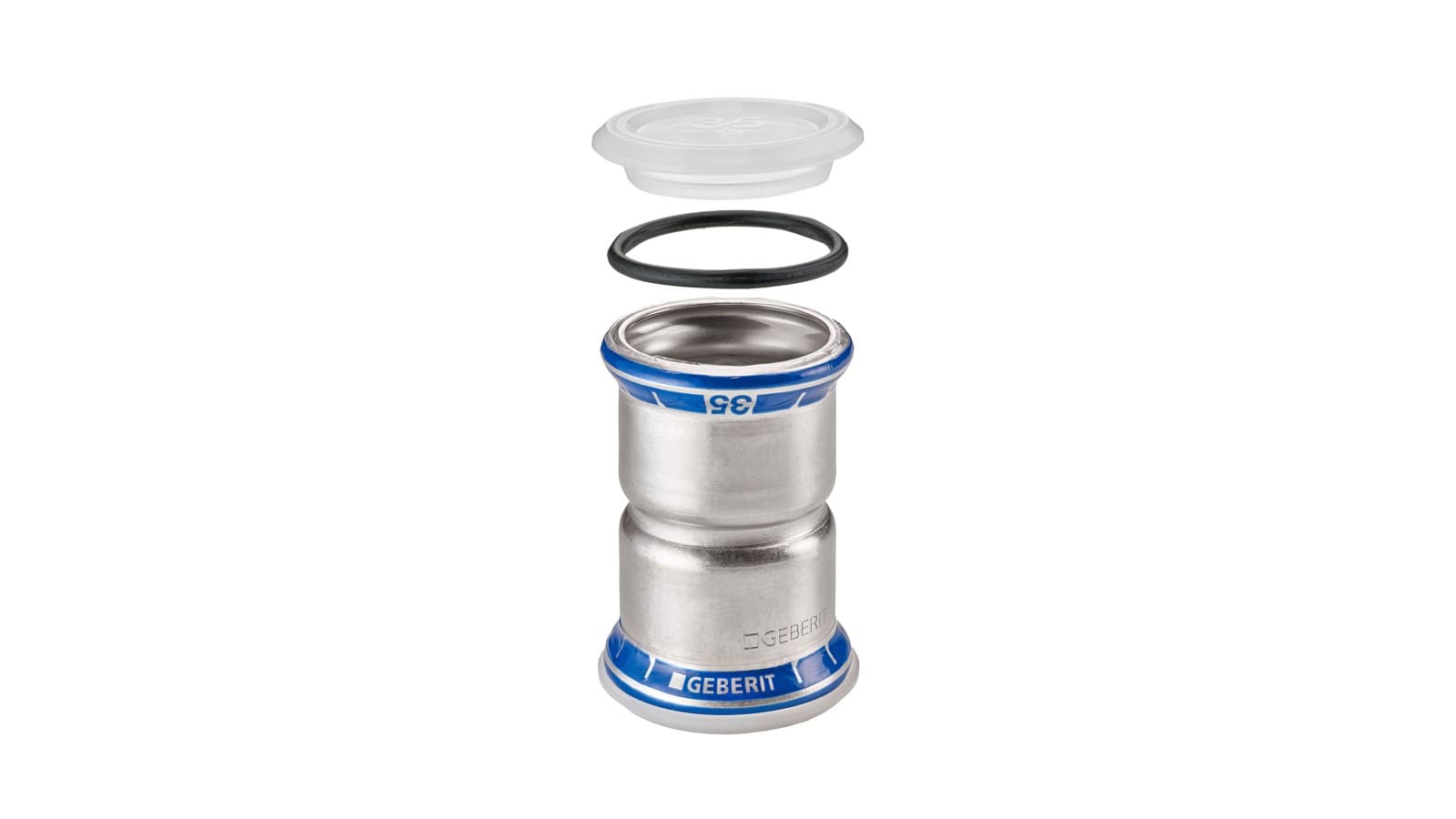

Raccords à sertir Geberit Mapress acier inoxydable
- Raccords en acier inoxydable 1.4401 (CrNiMo)

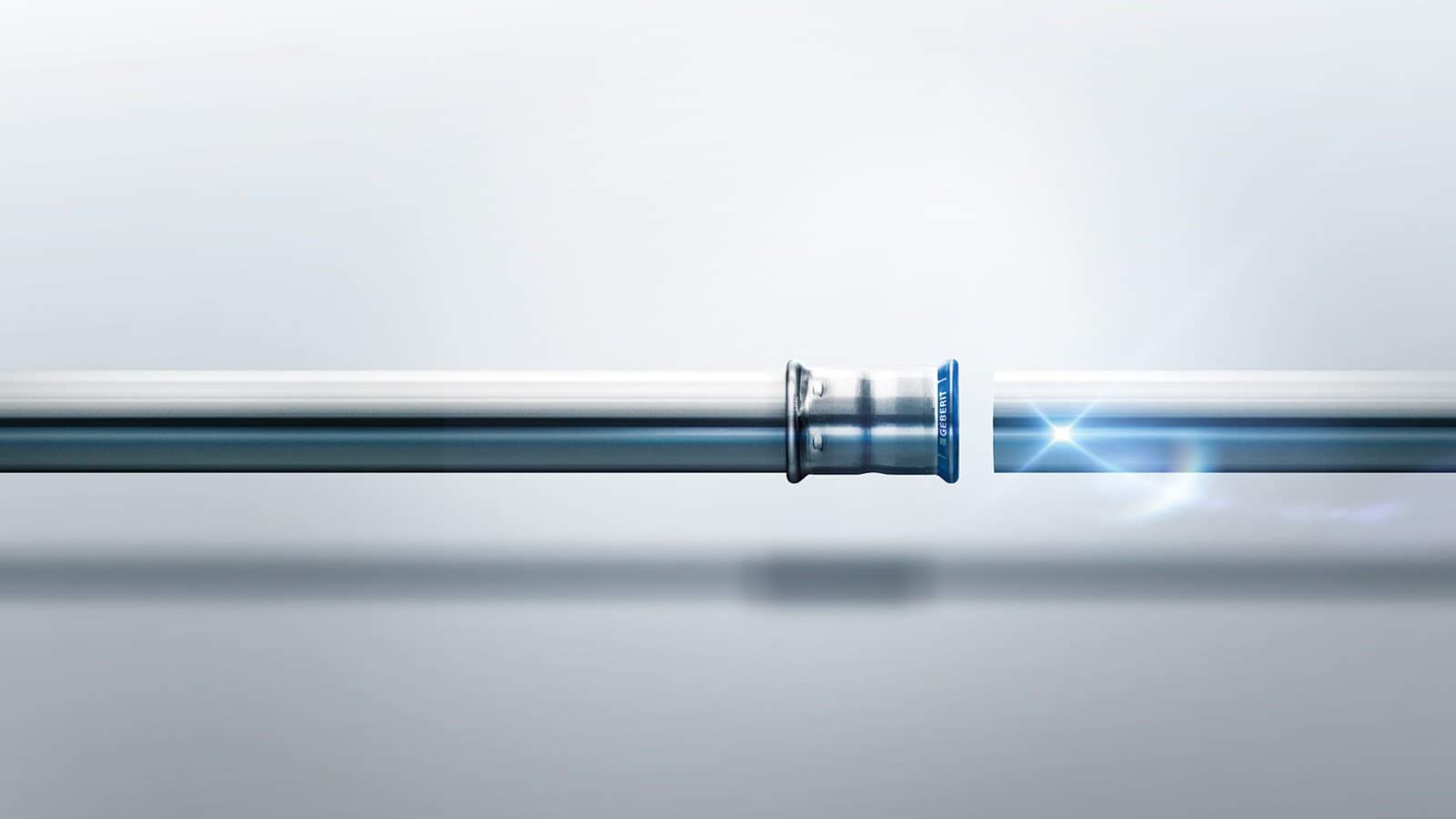

- Indicateur de sertissage permettant de contrôler le sertissage, avec marquage spécifique au matériau (bleu pour l’acier inoxydable) et indication de la dimension
- Les raccords non sertis présentent des fuites et sont donc immédiatement détectables lors de l’essai de pression
- Bouchons de protection contre les salissures pendant le transport et le montage
- Joint d’étanchéité CIIR noir
- Plus de 500 raccords dans l'assortiment
- Disponibles dans les dimensions d12 à d108

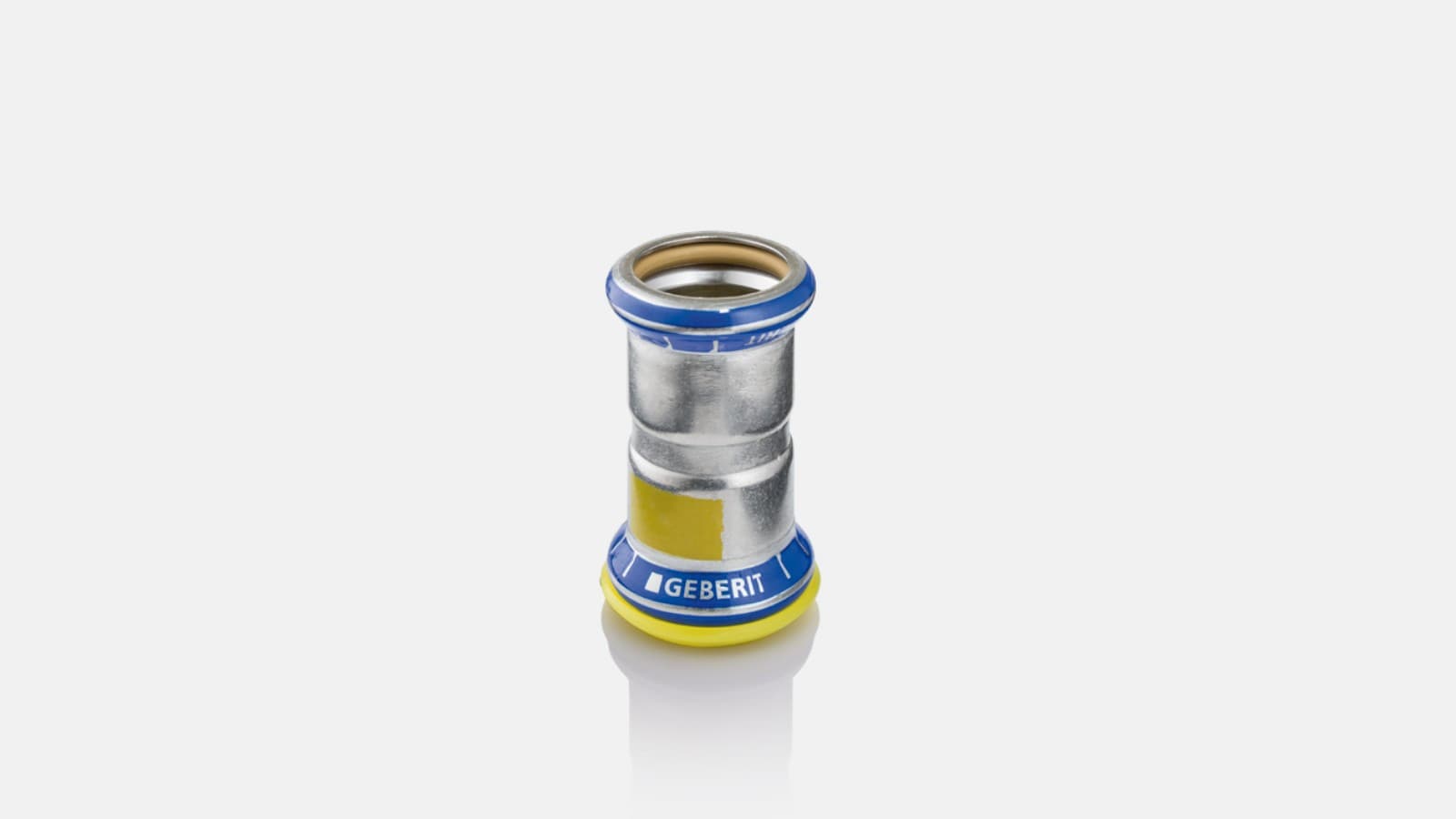

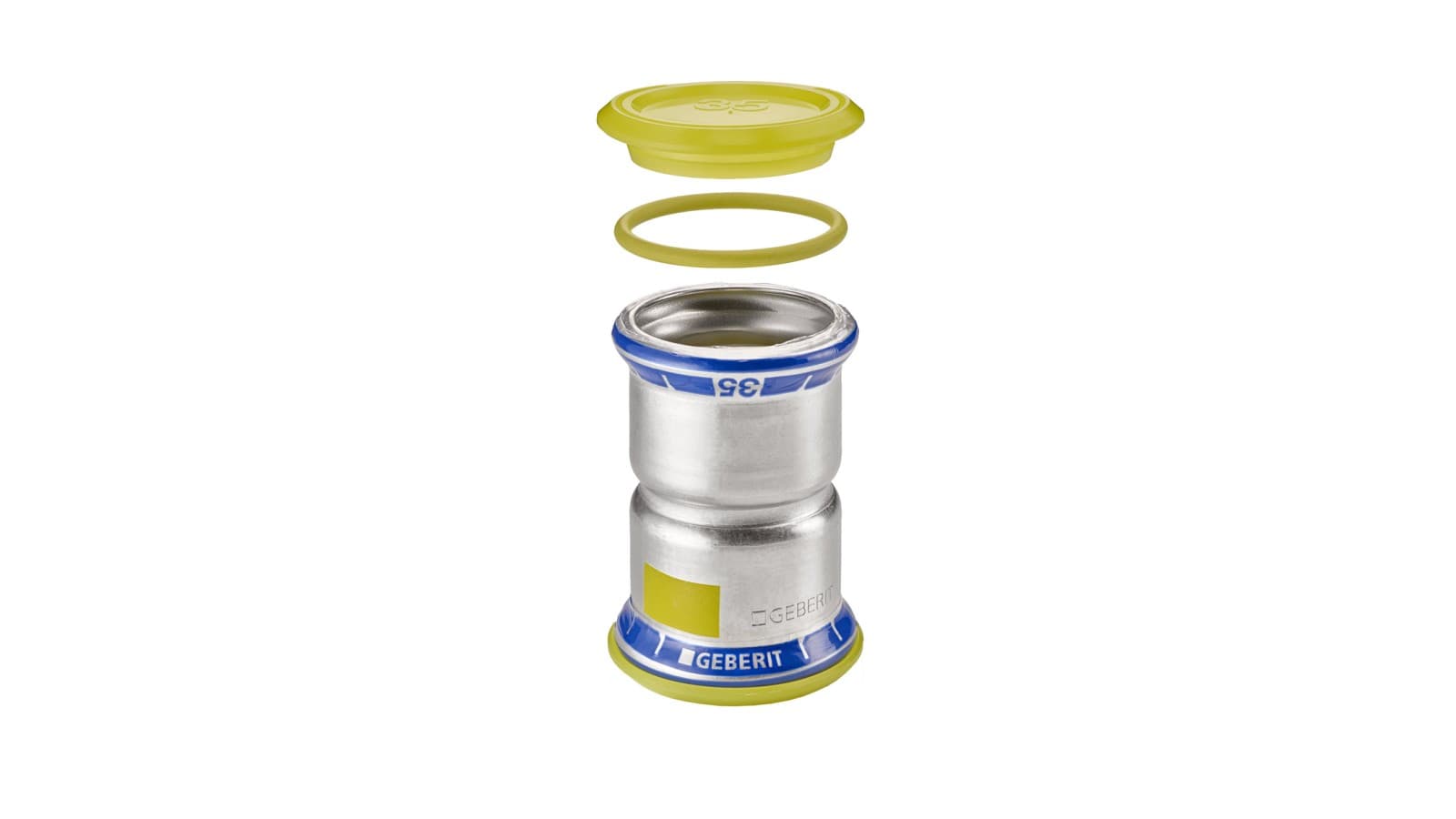

Geberit Mapress acier inoxydable, gaz
- Raccords en acier inoxydable 1.4401 (CrNiMo)
- Pour utilisation avec les gaz combustibles
- Indicateur de sertissage permettant de contrôler le sertissage, avec marquage spécifique au matériau (bleu pour l’acier inoxydable) et indication de la dimension
- Les raccords non sertis présentent des fuites et sont donc immédiatement détectables lors de l’essai de pression
- Identification visuelle claire grâce à un marquage jaune sur le raccord, un joint d’étanchéité HNBR jaune et des bouchons de protection jaunes
- Bouchons de protection contre les salissures pendant le transport et le montage
- Plus de 230 raccords dans l’assortiment
- Disponibles dans les dimensions d15 à d108
Remarque: conformément aux prescriptions d’homologation, les raccords Geberit Mapress acier inoxydable gaz doivent être utilisés exclusivement avec le tuyau Geberit Mapress acier inoxydable 1.4401.
Geberit Mapress acier inoxydable sans silicone
- Raccords en acier inoxydable 1.4401 (CrNiMo)
- Sans silicone
- Pour les applications sensibles, p. ex., dans les ateliers de peinture

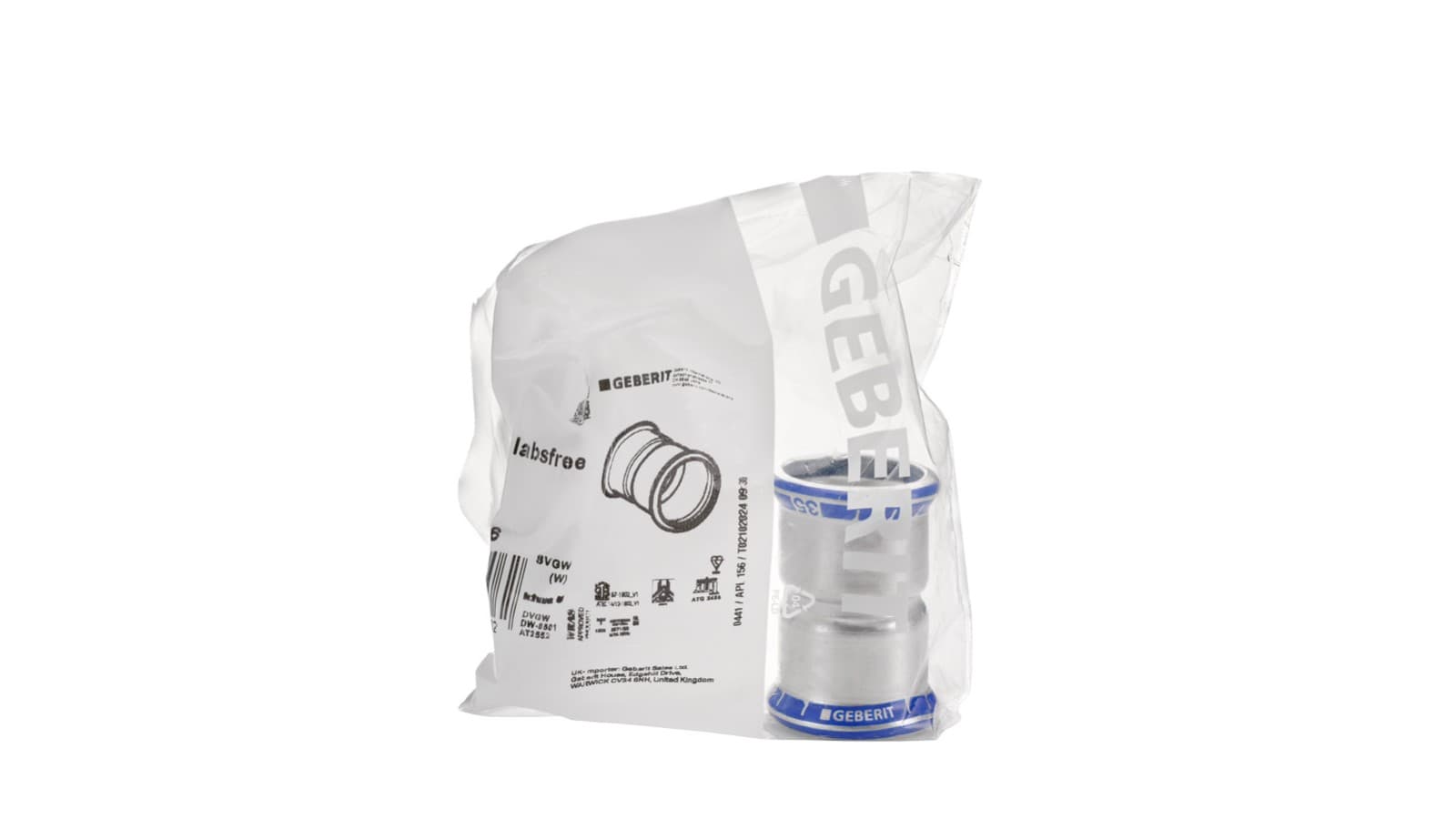

- Les raccords à sertir sont emballés individuellement
- Indicateur de sertissage permettant de contrôler le sertissage, avec marquage spécifique au matériau (bleu pour l’acier inoxydable) et indication de la dimension
- Les raccords non sertis présentent des fuites et sont donc immédiatement détectables lors de l’essai de pression
- Joint d’étanchéité CIIR noir
- Environ 300 raccords
- Disponibles dans les dimensions d15 à d108
Remarque: l’assortiment Geberit Mapress acier inoxydable sans silicone est disponible sur demande.
Joints d’étanchéité
Joints d’étanchéité disponibles
Des joints d’étanchéité en différents matériaux sont disponibles pour les divers domaines d’application.
Les raccords Geberit Mapress sont équipés d’usine de joints d’étanchéité adaptés. Les joints peuvent être facilement remplacés si nécessaire. Les informations suivantes concernent le tuyau Geberit Mapress acier inoxydable 1.4401 en combinaison avec des raccords Mapress acier inoxydable.
Il convient de se référer à la vue d’ensemble des utilisations de l’assortiment Geberit Mapress acier anoxydable concerné.
Ouvrir la vue d’ensemble des utilisations pour les fluides liquides
Ouvrir la vue d’ensemble des utilisations pour les fluides gazeux
Joint d’étanchéité CIIR noir
Geberit Mapress acier inoxydable avec joint d’étanchéité CIIR noir peut être utilisé pour les fluides suivants:
- Eau potable froide et chaude
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de refroidissement avec antigel
- Eau de chauffage urbain ≤ 120°C
- Vapeur saturée ≤ 120°C
- Eau industrielle
- Eau extra-pure (hors eau d’application pharmaceutique)
- Eau de pluie pH > 6,0
- Eau grise et eau noire pH > 6,0
- Eau d’extinction (humide)
- Sprinkler (humide)
- Produits chimiques et fluides techniques
Ainsi que pour les fluides gazeux suivants:
- Air comprimé (classe de pureté d’huile 0–3)
- Dépression
- Gaz inertes
- Gaz industriels
Joint d’étanchéité FKM bleu
Geberit Mapress acier inoxydable associé au joint d’étanchéité FKM bleu offre une grande résistance aux températures élevées et aux produits chimiques.
Adapté aux fluides liquides suivants:
- Eau de chauffage urbain ≤ 140°C
- Fluide caloporteur (solaire)
- Huiles minérales
- Carburants
- Produits chimiques et fluides techniques
Ainsi que pour les fluides gazeux suivants:
- Air comprimé (classe de pureté d’huile 0–X)
- Gaz industriels

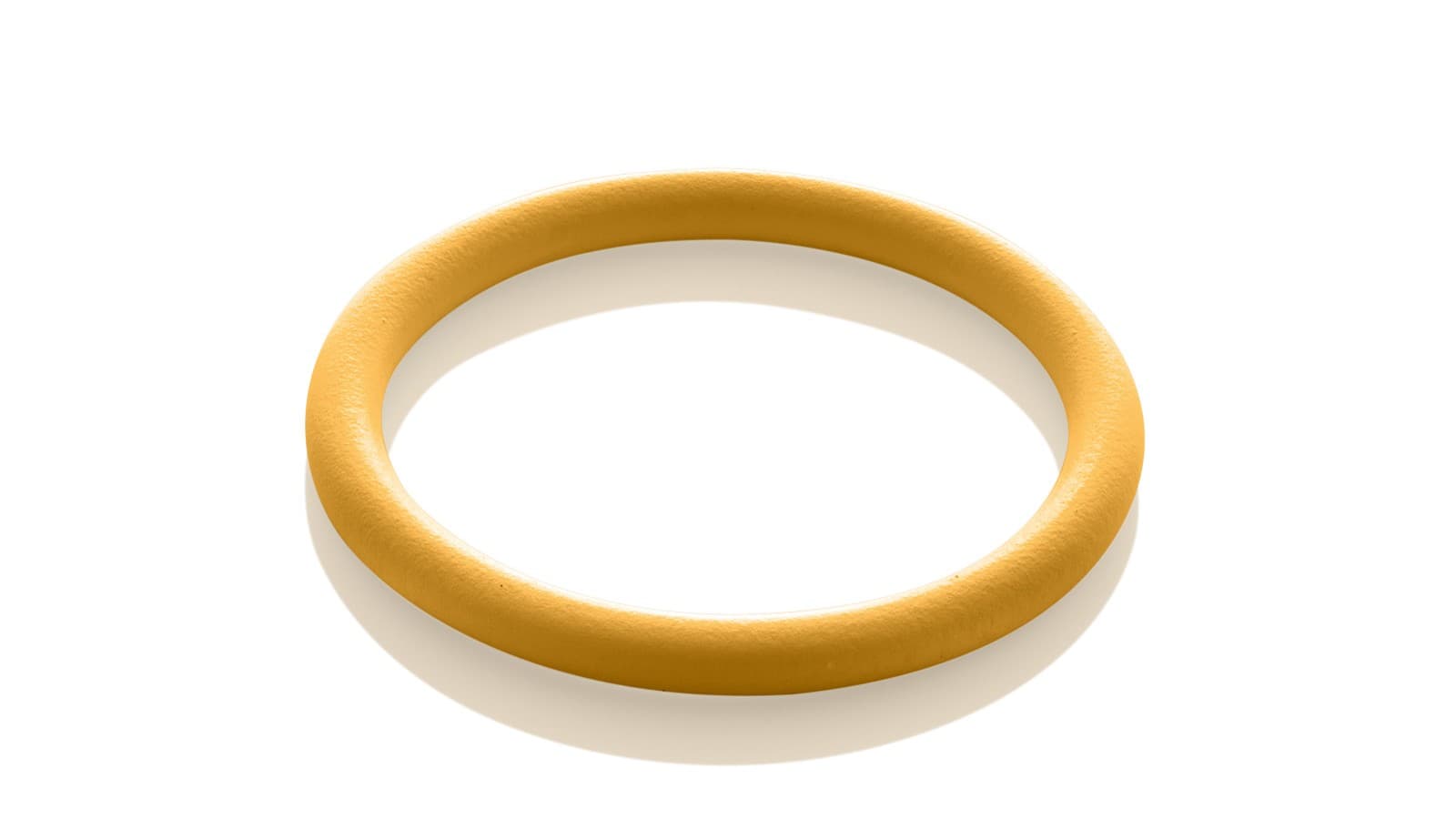

Joint d’étanchéité HNBR jaune
Geberit Mapress acier inoxydable avec joint d’étanchéité HNBR jaune peut être utilisé avec les gaz combustibles suivants:
- Gaz naturels
- Gaz liquéfiés
- Biogaz
Les raccords Geberit Mapress acier inoxydable gaz se distinguent des autres raccords grâce à leur marquage et leur bouchon de protection jaunes.
Remarque: pour les installations de gaz naturel, il convient d’utiliser exclusivement des raccords Geberit Mapress acier inoxydable gaz équipés d’usine d’un joint d’étanchéité HNBR. Le remplacement des joints d’étanchéité est interdit.

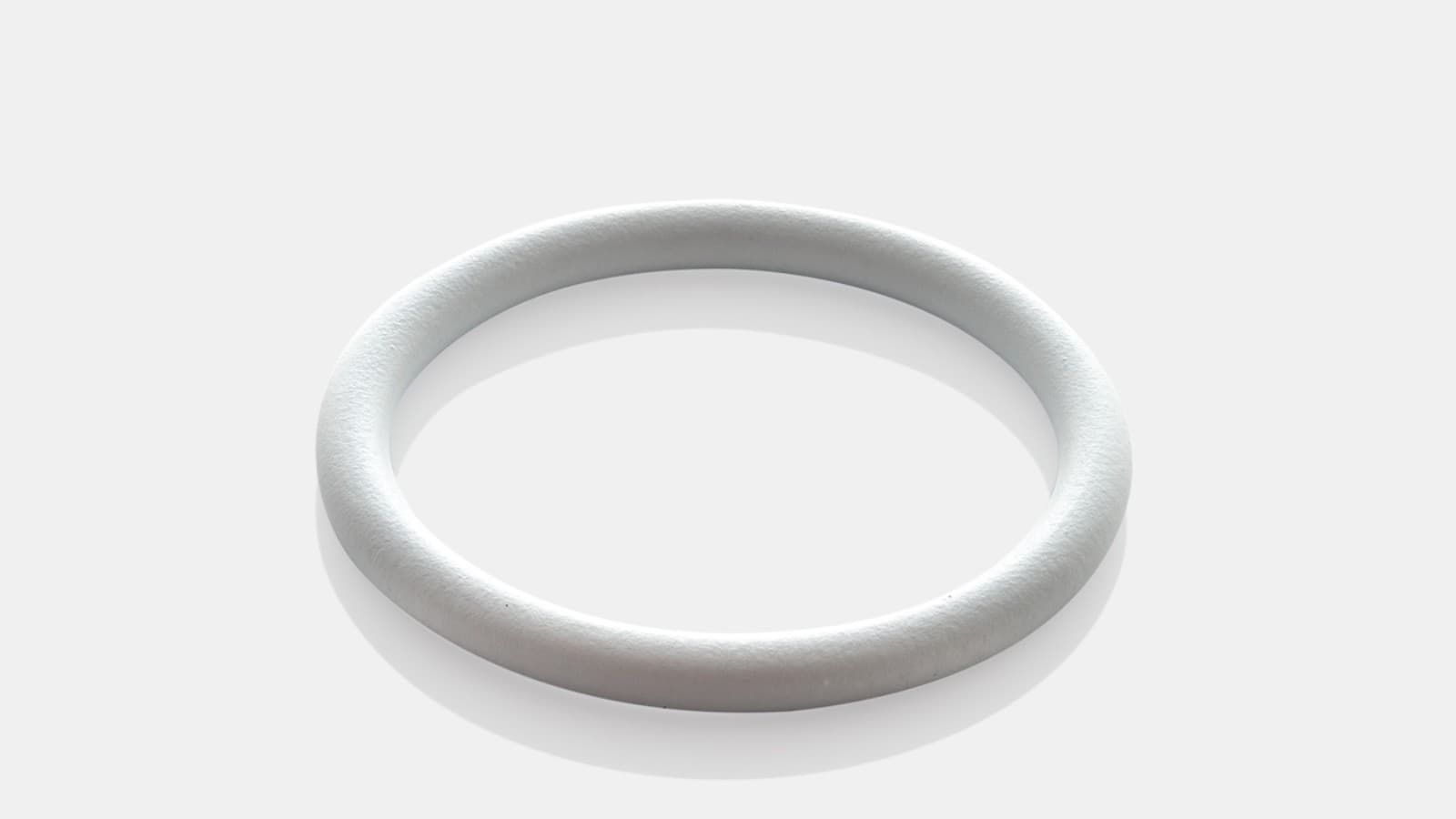

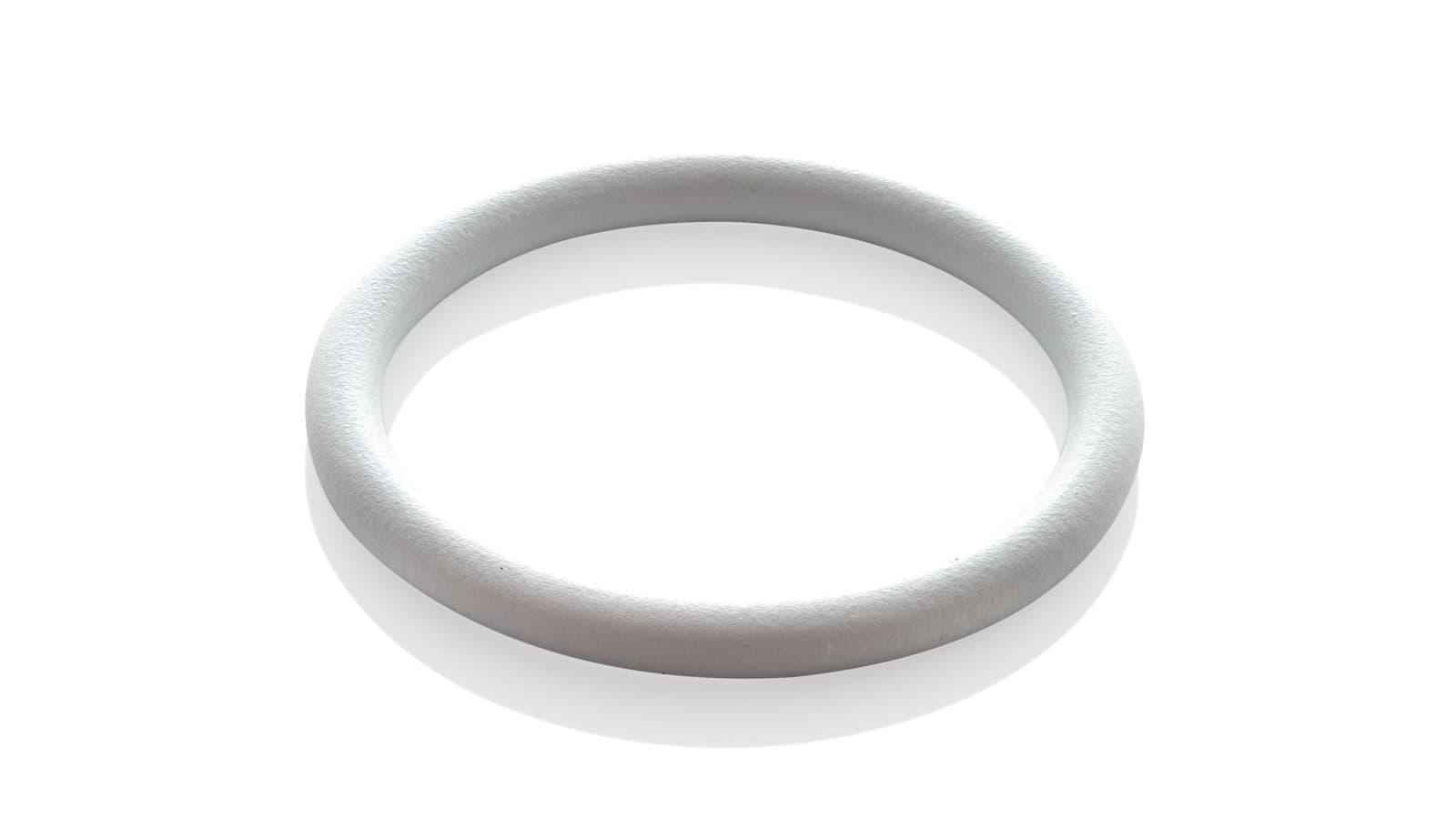

Joint d’étanchéité FKM blanc
Geberit Mapress acier inoxydable avec joint d’étanchéité FKM blanc est adapté aux applications avec vapeur saturée jusqu’à 155°C, y compris en fonctionnement cyclique.
Remarque: les joints d’étanchéité FKM blanc sont disponibles sur demande.

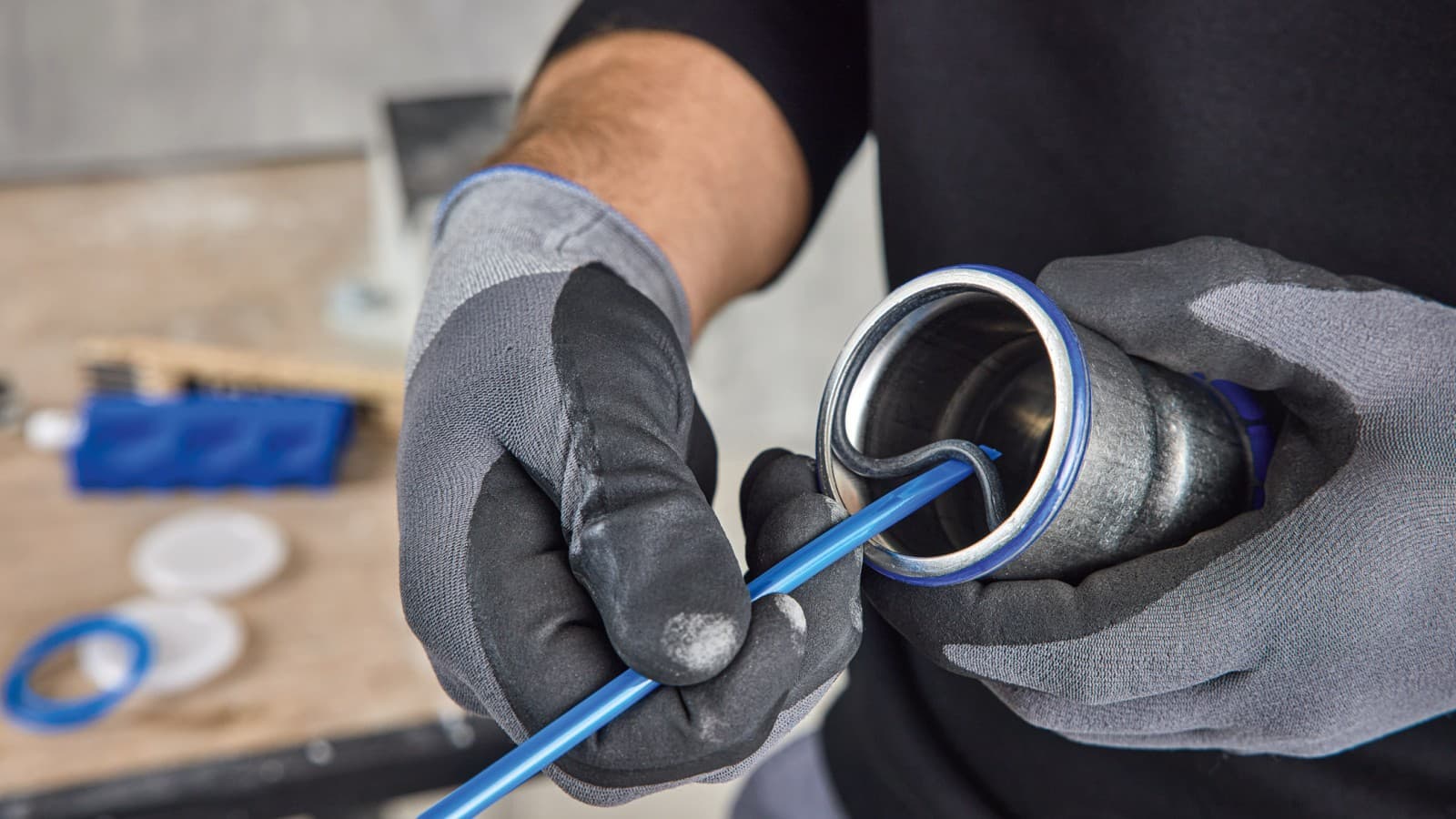

En fonction du fluide utilisé, il convient de remplacer le joint plat standard en EPDM des raccords à visser par un joint plat approprié. Le choix définitif et l'autorisation, ainsi que les températures et pressions de service maximales, se fondent sur la vue d’ensemble des utilisations Geberit Mapress acier inoxydable.
Joint plat EPDM noir
Fluides liquides
- Eau potable froide et chaude
- Eau de chauffage (utiliser uniquement des inhibiteurs autorisés)
- Eau de refroidissement sans antigel (0-100°C)
- Eau industrielle (sur demande)
- Eaux traitées
- Eau de pluie pH > 6,0
- Eau grise et eau noire pH > 6,0
- Eau d’extinction (humide)
- Sprinkler (humide)
- Produits chimiques et fluides techniques (sur demande)
Fluides gazeux
- Air comprimé (classe de pureté d’huile 0–3)
- Gaz inertes (p. ex. azote)
Joint plat FPM vert
Fluides liquides
- Eau de chauffage urbain ≤ 120°C
- Eau d’extinction (humide/sec, sec)
- Sprinkler (humide/sec, sec)
- Fluide caloporteur (solaire)
- Huiles minérales et lubrifiantes
- Carburants (p. ex. diesel) (sur demande)
- Produits chimiques et fluides techniques (sur demande)
Fluides gazeux
- Air comprimé (classe de pureté d’huile 0–X)
Joint plat matériau composite en fibres
Fluides liquides
- Eau de refroidissement et de chauffage avec antigel -30° à +120°C
- Eau de chauffage urbain ≤ 140°C
- Vapeur saturée ≤ 155°C
- Fluide caloporteur (solaire)
- Huiles minérales et lubrifiantes
- Carburants (p. ex. diesel) (sur demande)
- Produits chimiques et fluides techniques (sur demande)
Fluides gazeux
- Gaz naturels
- Gaz liquéfiés
- Biogaz (sur demande)
Déclaration Environnementale Produit
Déclaration Environnementale Produit (DEP)
Les Déclarations Environnementales Produits (DEP) assurent une transparence totale et permettent de comparer les produits selon leurs impacts environnementaux.
Des DEP sont disponibles pour les tubes et les raccords Geberit Mapress Acier Inoxydable les plus courants:
Installation
Montage du système
Pour l’installation de Geberit Mapress, Geberit propose une gamme complète de sertisseuses, de mâchoires et de chaînes de sertissage.
Remarque: le montage des tubes Geberit Mapress d12 à d88,9 diffère de celui des tubes Geberit Mapress d108.
Trouver le système de conduites adapté
Gamme de produits Geberit Mapress Acier Inoxydable Articles, informations techniques et plus encore
Vous avez des questions? Nous sommes à votre disposition pour vous aider.
Nos spécialistes conseillent les planificateurs, les installateurs sanitaires et autres professionnels dans le cadre de leurs projets. Ils se feront un plaisir de vous renseigner sur la manière dont nos produits peuvent vous aider à relever au mieux les défis auxquels vous êtes actuellement confrontés.
Questions fréquentes relatives à Geberit Mapress acier inoxydable
Pour quels fluides puis-je utiliser Geberit Mapress acier inoxydable?
Outre l’eau potable, Geberit Mapress acier inoxydable peut être utilisé pour une grande variété de fluides gazeux et liquides. La résistance chimique de Geberit Mapress acier inoxydable peut être vérifiée à l’aide de l'outil Geberit PipeSelect.
Quelles sont les différences entre les matériaux 1.4401 et 1.4521?
1.4401: contient du molybdène pour une meilleure résistance à la corrosion perforante
1.4521: ferritique avec molybdène pour une bonne résistance aux fissures dues au chlorure aux contraintes
Comment Geberit Mapress acier inoxydable se comporte-t-il lors d’une désinfection thermique?
Geberit Mapress acier inoxydable est adapté à la désinfection thermique et peut être utilisé pour des applications où l’hygiène est primordiale, comme dans les installations d’eau potable dans les hôpitaux, les établissements de soins et les hôtels.
Quel est l’effet de la forte teneur en molybdène de Geberit Mapress acier inoxydable?
La forte teneur en molybdène de Geberit Mapress acier inoxydable (p. ex. du matériau 1.4401) garantit avant tout une meilleure résistance à la corrosion et une meilleure sécurité en matière d’hygiène.
